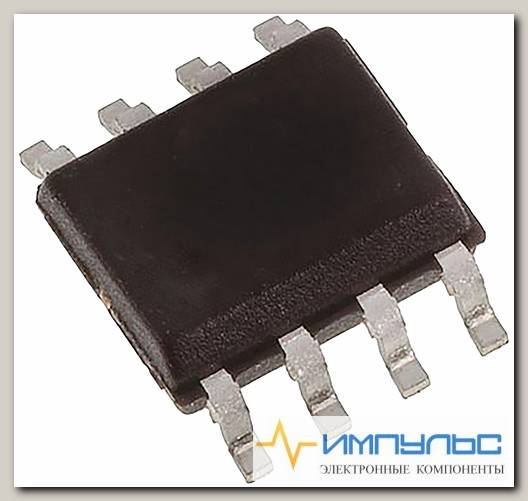

AD22057RZ, AD22057RZ , Current Sense Amplifier Single 8-Pin SOIC /Код si-870760
- Артикул: si-870760
Semiconductors\Amplifiers & Comparators\Current Sensing AmplifiersCurrent Sense Amplifiers accurately amplify small voltages in the presence of large common-mode voltage.
| Maximum Operating Supply Voltage | 36 V |
| Maximum Operating Temperature | +125 °C |
| Minimum CMRR | 80dB |
| Minimum Operating Supply Voltage | 3 V |
| Minimum Operating Temperature | -40 °C |
| Mounting Type | Surface Mount |
| Number of Channels per Chip | 1 |
| Package Type | SOIC |
| Pin Count | 8 |
| Power Supply Type | Single |
| Typical Single Supply Voltage | 5 V |
| Width | 4mm |
| CMRR - Коэффициент подавления синфазного сигнала | 80 dB |
| GBP - Произведение коэффициента усиления на ширину полосы пропускания (fT) | 30 kHz |
| Vcm - Синфазное напряжение | 1 V to + 24 V |
| Vos - Входное напряжение смещения нуля | 20 uV |
| Вид монтажа | SMD/SMT |
| Высота | 1.5 mm (Max) |
| Выходное напряжение | 0.02 V to 4.8 V |
| Выходной ток на канал | 5 mA |
| Длина | 5 mm (Max) |
| Категория продукта | Усилители считывания тока |
| Количество каналов | 1 Channel |
| Максимальная рабочая температура | + 125 C |
| Минимальная рабочая температура | 40 C |
| Напряжение питания - макс. | 36 V |
| Напряжение питания - мин. | 3 V |
| Описание/функция | Sensor amplifier |
| Подкатегория | Amplifier ICs |
| Продукт | Current Sense Amplifiers |
| Рабочее напряжение питания | 5 V |
| Рабочий ток источника питания | 200 uA |
| Размер фабричной упаковки | 98 |
| Серия | AD22057 |
| Тип питания | Single |
| Тип продукта | Current Sense Amplifiers |
| Тип усилителя | Current Sense |
| Торговая марка | Analog Devices |
| Точность | 2 % |
| Упаковка | Tube |
| Упаковка / блок | SOIC-8 |
| Усиление по напряжению, дБ | 26.06 dB |
| Ширина | 4 mm (Max) |
| Base Product Number | AD22057 ->, |
| Current - Supply | 200Вµ,A |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
| Input Type | Voltage |
| Moisture Sensitivity Level (MSL) | 1 (Unlimited) |
| Operating Temperature | -40В°C ~ 125В°C |
| Output Type | Analog |
| Package | Tube |
| Package / Case | 8-SOIC (0.154, 3.90mm Width) |
| REACH Status | REACH Unaffected |
| RoHS Status | ROHS3 Compliant |
| Supplier Device Package | 8-SOIC |
| Type | Sensor Interface |
| Вес, г | 5 |
