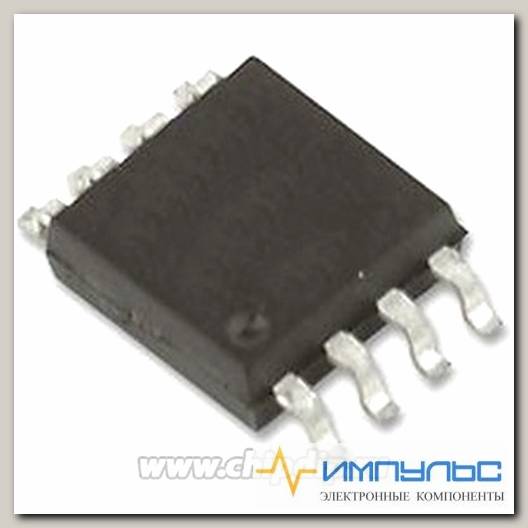

AD7922ARMZ /Код si-242204
- Артикул: si-242204
ADC, Successive Approximation, 12-Bit, 1 Func, 2 Channel, Serial Access, PDSO8
| Architecture | SAR |
| Differential Input | No |
| Differential Linearity Error | -0.9LSB/1.5LSB |
| Digital Supply Support | NO |
| Dual Supply Voltage (Max) | Not Required(V) |
| Dual Supply Voltage (Min) | Not Required(V) |
| Dual Supply Voltage (Typ) | Not Required(V) |
| Full Scale Error | ' ±2LSB |
| Input Polarity | Unipolar |
| Input Signal Type | Single-Ended |
| Input Type | Voltage |
| Integral Nonlinearity Error | ' ±1.5LSB(LSB) |
| Mounting | Surface Mount |
| No Missing Codes | 12 |
| Number of Elements | 1 |
| Number of Input Channels | 2 |
| Operating Temp Range | -40C to 85C |
| Operating Temperature Classification | Industrial |
| Package Type | MSOP |
| Packaging | Tape and Reel |
| Pin Count | 8 |
| Power Dissipation | 20(W) |
| Power Supply Requirement | Single |
| Rad Hardened | No |
| Rated Input Volt | 5.25V |
| Reference Voltage | SUPPLY(V) |
| Resolution | 12Bit |
| Sample and Hold | YES |
| Sample Rate | 1MSPS(KSPS) |
| Signal to Noise Ratio | 72.5DB(TYP) |
| Single Supply Voltage (Max) | 5.25(V) |
| Single Supply Voltage (Min) | 2.35(V) |
| Single Supply Voltage (Typ) | 2.5/3.3/5(V) |
| Single-Ended Input | YES |
| DNL - дифференциальная нелинейность | 0.9 LSB/1.5 LSB |
| INL - интегральная нелинейность | +/- 1.5 LSB |
| Pd - рассеивание мощности | 15 mW |
| SNR – отношение сигнал/шум | 72.5 dB |
| Архитектура | SAR |
| Вид монтажа | SMD/SMT |
| Входное напряжение | 5.25 V |
| Выборка и хранение | Yes |
| Высота | 0.85 mm |
| Длина | 3 mm |
| Категория продукта | Аналого-цифровые преобразователи (АЦП) |
| Количество входов АЦП | 2 Input |
| Количество каналов | 2 Channel |
| Количество преобразователей | 1 Converter |
| Максимальная рабочая температура | + 85 C |
| Минимальная рабочая температура | 40 C |
| Отклонение коэффициента усиления от идеального значения | +/- 0.5 LSB |
| Подкатегория | Data Converter ICs |
| Продукт | Analog to Digital Converters |
| Рабочее напряжение питания | 5 V |
| Размер фабричной упаковки | 50 |
| Разрешение | 12 bit |
| Серия | AD7922 |
| Средства разработки | EVAL-AD7922CBZ |
| Тип | S/H ADC |
| Тип входа | Single-Ended |
| Тип интерфейса | Serial, SPI |
| Тип продукта | ADCs - Analog to Digital Converters |
| Тип ссылки | External |
| Торговая марка | Analog Devices |
| Упаковка | Tube |
| Упаковка / блок | MSOP-8 |
| Частота дискретизации | 1 MS/s |
| Ширина | 3 mm |
| Automotive | No |
| Converter Type | General Purpose |
| Digital Interface Type | Serial(SPI, QSPI, Microwire) |
| ECCN (US) | EAR99 |
| EU RoHS | Compliant |
| Input Voltage | 5.25V |
| Lead Shape | Gull-wing |
| Maximum Operating Temperature (°C) | 85 |
| Maximum Power Dissipation (mW) | 20 |
| Maximum Single Supply Voltage (V) | 5.25 |
| Minimum Operating Temperature (°C) | -40 |
| Minimum Single Supply Voltage (V) | 2.35 |
| No Missing Codes (bit) | 12 |
| Number of ADCs | 1 |
| Part Status | Active |
| PCB changed | 8 |
| Polarity of Input Voltage | Unipolar |
| PPAP | No |
| Sampling Rate | 1Msps |
| Standard Package Name | MSOP |
| Supplier Package | MSOP |
| Supplier Temperature Grade | Commercial |
| Typical Single Supply Voltage (V) | 5|3.3|2.5 |
| Voltage Reference | Supply |
| Voltage Supply Source | Single |
