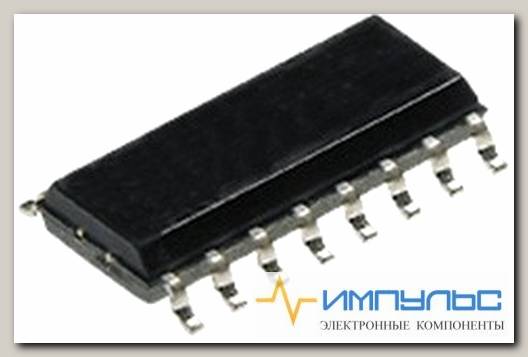

AD8564ARZ, 4 компаратора SOIC16 /Код si-382014
- Артикул: si-382014
компараторыАналоговые компараторы QUAD, SINGLE SUPPLY 5NS COMPARATOR
| EU RoHS | Compliant |
| ECCN (US) | EAR99 |
| Part Status | Active |
| HTS | 8542.39.00.01 |
| Lead Shape | Gull-wing |
| Package Height | 1.5(Max) |
| Package Width | 4(Max) |
| Package Length | 10(Max) |
| Mounting | Surface Mount |
| PCB changed | 16 |
| Manufacturer Type | General Purpose Comparator |
| Number of Channels per Chip | 4 |
| Typical CMRR (dB) | 85 |
| Typical PSRR (dB) | 80 |
| Maximum Propagation Delay Time (ns) | 9.8 |
| Maximum Input Offset Voltage (mV) | 7@5V |
| Typical Single Supply Voltage (V) | 5 |
| Typical Dual Supply Voltage (V) | ±5 |
| Typical Voltage Gain (dB) | 69.54 |
| Typical Voltage Gain Range (dB) | 40 to 70 |
| Maximum Input Bias Current (uA) | 4@5V |
| Maximum Supply Current (mA) | 7/14@5V |
| Power Supply Type | Single|Dual |
| Minimum Operating Temperature (°C) | -40 |
| Maximum Operating Temperature (°C) | 85 |
| Packaging | Tube |
| Standard Package Name | SOP |
| Supplier Package | SOIC N |
| Pin Count | 16 |
| CMRR - Коэффициент подавления синфазного сигнала: | 85 dB |
| Ib - Входной ток смещения: | 9 uA |
| Pd - рассеивание мощности: | 150 mW |
| PSRR - Коэффициент подавления помех по питанию: | 80 dB |
| Vos - Входное напряжение смещения нуля: | 8 mV |
| Вид монтажа: | SMD/SMT |
| Время задержки распространения: | 8 ns |
| Время отклика: | 8 ns |
| Высота: | 1.5 mm |
| Выходной ток на канал: | 40 mA |
| Длина: | 10 mm |
| Категория продукта: | Аналоговые компараторы |
| Количество каналов: | 4 Channel |
| Максимальная рабочая температура: | + 85 C |
| Минимальная рабочая температура: | - 40 C |
| Напряжение питания - макс.: | 5 V |
| Напряжение питания - мин.: | - 5 V |
| Напряжение сдвоенного питания: | +/- 5 V |
| Отключение: | No Shutdown |
| Подкатегория: | Amplifier ICs |
| Продукт: | Analog Comparators |
| Производитель: | Analog Devices Inc. |
| Рабочее напряжение питания: | 5 V |
| Рабочий ток источника питания: | 17 mA |
| Размер фабричной упаковки: | 48 |
| Серия: | AD8564 |
| Тип выхода: | CMOS, TTL |
| Тип компаратора: | General Purpose |
| Тип питания: | Single, Dual |
| Тип продукта: | Analog Comparators |
| Тип: | Comparator |
| Торговая марка: | Analog Devices |
| Упаковка / блок: | SOIC-16 |
| Упаковка: | Tube |
| Усиление по напряжению, дБ: | 69.54 dB |
| Ширина: | 4 mm |
| Время Реакции | 7нс |
| Диапазон Напряжения Питания | 4.5В до 5.5В |
| Количество Выводов | 16вывод(-ов) |
| Количество Компараторов | 4 Компаратора |
| Максимальная Рабочая Температура | 125 C |
| Минимальная Рабочая Температура | -40 C |
| Стиль Корпуса Компаратора | NSOIC |
| Тип Выхода Микросхемы | КМОП, TTL |
| Тип Компаратора | High Speed, Low Power |
| Уровень Чувствительности к Влажности (MSL) | MSL 1-Безлимитный |
