AD9288BSTZ-100 /Код si-236810
- Артикул: si-236810

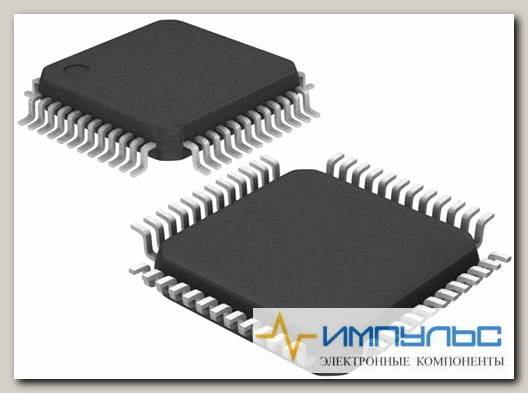

Микросхем АЦП AD9288BSTZ-100
| DNL - дифференциальная нелинейность | 1.5 LSB |
| INL - интегральная нелинейность | 1.5 LSB |
| Pd - рассеивание мощности | 180 mW |
| SNR – отношение сигнал/шум | 47.5 dB |
| Архитектура | Pipeline |
| Вид монтажа | SMD/SMT |
| Входное напряжение | n++0.512 Vp-p |
| Выборка и хранение | Yes |
| Высота | 1.4 mm |
| Длина | 7 mm |
| Категория продукта | Аналого-цифровые преобразователи (АЦП) |
| Количество входов АЦП | 2 Input |
| Количество каналов | 2 Channel |
| Количество преобразователей | 2 Converter |
| Максимальная рабочая температура | + 85 C |
| Минимальная рабочая температура | 40 C |
| Отклонение коэффициента усиления от идеального значения | +/- 8 %FSR |
| Подкатегория | Data Converter ICs |
| Потребляемая мощность | 180 mW |
| Продукт | Analog to Digital Converters |
| Рабочее напряжение питания | 3.3 V |
| Размер фабричной упаковки | 250 |
| Разрешение | 8 bit |
| Серия | AD9288 |
| Тип | S/H ADC |
| Тип входа | Differential |
| Тип выхода | CMOS/TTL |
| Тип интерфейса | Parallel |
| Тип продукта | ADCs - Analog to Digital Converters |
| Тип ссылки | External, Internal |
| Торговая марка | Analog Devices |
| Упаковка | Tray |
| Упаковка / блок | LQFP-48 |
| Частота дискретизации | 100 MS/s |
| Ширина | 7 mm |
| Architecture | Pipelined |
| Base Product Number | AD9288 ->, |
| Configuration | S/H-ADC |
| Data Interface | Parallel |
| ECCN | EAR99 |
| Features | Simultaneous Sampling |
| HTSUS | 8542.39.0001 |
| Input Type | Differential |
| Moisture Sensitivity Level (MSL) | 3 (168 Hours) |
| Mounting Type | Surface Mount |
| Number of A/D Converters | 2 |
| Number of Bits | 8 |
| Number of Inputs | 2 |
| Operating Temperature | -40В°C ~ 85В°C |
| Package | Tray |
| Package / Case | 48-LQFP |
| Ratio - S/H:ADC | 1:1 |
| REACH Status | REACH Unaffected |
| Reference Type | External, Internal |
| RoHS Status | ROHS3 Compliant |
| Sampling Rate (Per Second) | 100M |
| Supplier Device Package | 48-LQFP (7x7) |
| Voltage - Supply, Analog | 2.7V ~ 3.6V |
| Voltage - Supply, Digital | 2.7V ~ 3.6V |
| Automotive | No |
| Converter Type | General Purpose |
| Digital Interface Type | Parallel |
| Digital Supply Support | Yes |
| ECCN (US) | EAR99 |
| EU RoHS | Compliant |
| Full Scale Error | ±8%FSR |
| Input Signal Type | Differential |
| Input Voltage | ±0.512Vp-p |
| Integral Nonlinearity Error | 1.5LSB |
| Lead Shape | Gull-wing |
| Maximum Operating Temperature (°C) | 85 |
| Maximum Power Dissipation (mW) | 218 |
| Maximum Single Supply Voltage (V) | 3.6 |
| Minimum Operating Temperature (°C) | -40 |
| Minimum Single Supply Voltage (V) | 2.7 |
| Mounting | Surface Mount |
| Number of ADCs | 2 |
| Number of Input Channels | 2 |
| Packaging | Tray |
| Part Status | Active |
| PCB changed | 48 |
| Pin Count | 48 |
| PPAP | No |
| Process Technology | CMOS |
| Resolution | 8bit |
| Sample and Hold | Yes |
| Sampling Rate | 100Msps |
| Signal to Noise Ratio | 47.5dB(Typ) |
| Single-Ended Input | No |
| Standard Package Name | QFP |
| Supplier Package | LQFP |
| Supplier Temperature Grade | Industrial |
| Typical Power Dissipation (mW) | 180 |
| Typical Single Supply Voltage (V) | 3 |
| Voltage Reference | Internal|External |
| Voltage Supply Source | Analog and Digital |
| Вес, г | 0.182 |
