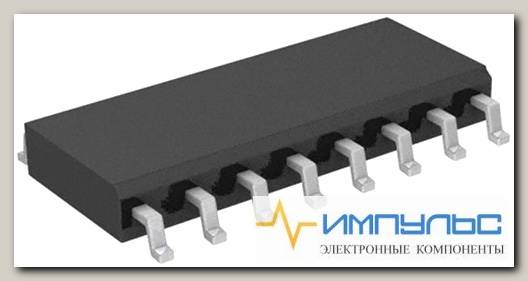

AD96685BRZ /Код si-381549
- Артикул: si-381549
Микросхемы / Усилители и компараторы / КомпараторыОдноканальный ЭСЛ компаратор с крайне высоким быстродействием
| Корпус | so-16 |
| CMRR - Коэффициент подавления синфазного сигнала | 90 dB |
| Ib - Входной ток смещения | 10 uA |
| Pd - рассеивание мощности | 120 mW |
| PSRR - Коэффициент подавления помех по питанию | 70 dB |
| Vcm - Синфазное напряжение | 2.5 V to + 5 V |
| Vos - Входное напряжение смещения нуля | 2 mV |
| Вид монтажа | SMD/SMT |
| Время задержки распространения | 3.5 ns |
| Время отклика | 3.5 ns |
| Высота | 1.5 mm |
| Выходной ток на канал | 30 mA |
| Длина | 10 mm |
| Категория продукта | Аналоговые компараторы |
| Количество каналов | 1 Channel |
| Максимальная рабочая температура | + 85 C |
| Минимальная рабочая температура | 25 C |
| Напряжение питания - макс. | 5.25 V |
| Напряжение питания - мин. | 4.75 V |
| Напряжение сдвоенного питания | 5.2 V, + 5 V |
| Отключение | No Shutdown |
| Подкатегория | Amplifier ICs |
| Продукт | Analog Comparators |
| Рабочее напряжение питания | 5 V, - 5.2 V |
| Рабочий ток источника питания | 9 mA |
| Размер фабричной упаковки | 48 |
| Серия | AD96685 |
| Тип | Ultra Fast Comparator |
| Тип выхода | Complementary, ECL, Open-Emitter |
| Тип компаратора | General Purpose with Latch |
| Тип питания | Dual |
| Тип продукта | Analog Comparators |
| Торговая марка | Analog Devices |
| Упаковка | Tube |
| Упаковка / блок | SOIC-16 |
| Ширина | 4 mm |
| Base Product Number | AD96685 ->, |
| CMRR, PSRR (Typ) | 90dB CMRR, 70dB PSRR |
| Current - Input Bias (Max) | 10Вµ,A @ -5.2V,5V |
| Current - Output (Typ) | 30mA |
| Current - Quiescent (Max) | 18mA,36mA |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
| Moisture Sensitivity Level (MSL) | 1 (Unlimited) |
| Mounting Type | Surface Mount |
| Number of Elements | 1 |
| Operating Temperature | -25В°C ~ 85В°C |
| Output Type | Complementary, Differential, ECL, Open-Emitter |
| Package | Tube |
| Package / Case | 16-SOIC (0.154, 3.90mm Width) |
| Propagation Delay (Max) | 3.5ns |
| REACH Status | REACH Unaffected |
| RoHS Status | ROHS3 Compliant |
| Supplier Device Package | 16-SOIC |
| Type | with Latch |
| Voltage - Input Offset (Max) | 2mV @ -5.2V, 5V |
| Brand | Analog Devices |
| CMRR - Common Mode Rejection Ratio | 90 dB |
| Comparator Type | Complementary with Latch |
| Dual Supply Voltage | -5.2 V, +5 V |
| Factory Pack Quantity | 48 |
| GBP - Gain Bandwidth Product | - |
| Height | 1.5 mm(Max) |
| Ib - Input Bias Current | 10 uA |
| Length | 10 mm(Max) |
| Manufacturer | Analog Devices Inc. |
| Maximum Operating Temperature | +85 C |
| Minimum Operating Temperature | -25 C |
| Mounting Style | SMD/SMT |
| Number of Channels | 1 Channel |
| Operating Supply Current | 9 mA |
| Operating Supply Voltage | 5 V, -5.2 V |
| Output Current per Channel | 30 mA |
| Packaging | Tube |
| Pd - Power Dissipation | 120 mW |
| Product | Analog Comparators |
| Product Category | Analog Comparators |
| Propagation Delay Time | 3.5 ns |
| PSRR - Power Supply Rejection Ratio | 70 dB |
| Response Time | 3.5 ns |
| RoHS | Details |
| Series | AD96685 |
| Shutdown | No Shutdown |
| SR - Slew Rate | - |
| Supply Type | Dual |
| Supply Voltage - Max | 5.25 V |
| Supply Voltage - Min | 4.75 V |
| Vcm - Common Mode Voltage | -2.5 V to+5 V |
| Vos - Input Offset Voltage | 2 mV |
| Width | 4 mm(Max) |
| Вес, г | 0.8 |
