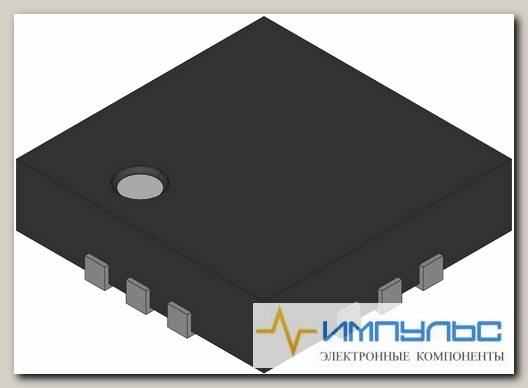

ADCMP605BCPZ-WP, Comparator Single R-R I/P 5.5V 12-Pin LFCSP EP Tray /Код si-382572
- Артикул: si-382572
Аналоговые компараторы RR Fast 2.5-5.5V SGL-Supply LVDS
| EU RoHS | Compliant |
| ECCN (US) | EAR99 |
| Part Status | Active |
| HTS | 8542.39.00.01 |
| Lead Shape | No Lead |
| Package Height | 0.83 |
| Package Width | 3 |
| Package Length | 3 |
| Mounting | Surface Mount |
| PCB changed | 12 |
| Manufacturer Type | Fast Comparator |
| Number of Channels per Chip | 1 |
| Rail to Rail | Rail to Rail Input |
| Typical CMRR (dB) | 50(Min) |
| Typical PSRR (dB) | 50(Min) |
| Maximum Propagation Delay Time (ns) | 3(Typ) |
| Output Type | Complementary |
| Maximum Operating Supply Voltage (V) | 5.5 |
| Maximum Input Offset Voltage (mV) | 5@3V |
| Minimum Single Supply Voltage (V) | 2.5 |
| Typical Single Supply Voltage (V) | 5|3 |
| Maximum Single Supply Voltage (V) | 5.5 |
| Typical Voltage Gain (dB) | 62 |
| Typical Voltage Gain Range (dB) | 40 to 70 |
| Maximum Input Bias Current (uA) | 5@3V |
| Maximum Supply Current (mA) | 3@5.5V |
| Typical Output Current (mA) | 50(Max) |
| Minimum Test Temperature (°C) | -40 |
| Maximum Test Temperature (°C) | 125 |
| Maximum Power Dissipation (mW) | 120 |
| Power Supply Type | Single |
| Minimum Operating Temperature (°C) | -40 |
| Maximum Operating Temperature (°C) | 125 |
| Packaging | Tray |
| Standard Package Name | CSP |
| Supplier Package | LFCSP EP |
| Pin Count | 12 |
| CMRR - Коэффициент подавления синфазного сигнала | 50 dB |
| Ib - Входной ток смещения | 5 uA |
| Pd - рассеивание мощности | 42 mW |
| PSRR - Коэффициент подавления помех по питанию | 50 dB |
| Vos - Входное напряжение смещения нуля | 5 mV |
| Вид монтажа | SMD/SMT |
| Время задержки распространения | 1.5 ns |
| Высота | 0.83 mm |
| Длина | 3 mm |
| Категория продукта | Аналоговые компараторы |
| Количество каналов | 1 Channel |
| Максимальная рабочая температура | + 85 C |
| Минимальная рабочая температура | 40 C |
| Напряжение питания - макс. | 5.5 V |
| Напряжение питания - мин. | 2.5 V |
| Отключение | No Shutdown |
| Подкатегория | Amplifier ICs |
| Продукт | Analog Comparators |
| Рабочее напряжение питания | 3 V, 5 V |
| Рабочий ток источника питания | 17 mA |
| Размер фабричной упаковки | 50 |
| Серия | ADCMP605 |
| Средства разработки | EVAL-ADCMP605BCPZ |
| Тип | Comparator |
| Тип выхода | LVDS |
| Тип компаратора | General Purpose with Latch |
| Тип питания | Single |
| Тип продукта | Analog Comparators |
| Торговая марка | Analog Devices |
| Упаковка | Waffle |
| Упаковка / блок | LFCSP-12 |
| Усиление по напряжению, дБ | 62 dB |
| Ширина | 3 mm |
| Base Product Number | ADCMP605 ->, |
| CMRR, PSRR (Typ) | 50dB CMRR, 50dB PSRR |
| Current - Input Bias (Max) | 5Вµ,A @ 3V |
| Current - Output (Typ) | 50mA |
| Current - Quiescent (Max) | 3mA |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
| Hysteresis | 100Вµ,V |
| Moisture Sensitivity Level (MSL) | 3 (168 Hours) |
| Mounting Type | Surface Mount |
| Number of Elements | 1 |
| Operating Temperature | -40В°C ~ 125В°C |
| Package | Tray |
| Package / Case | 12-WFQFN Exposed Pad, CSP |
| Propagation Delay (Max) | 3ns |
| REACH Status | REACH Unaffected |
| RoHS Status | ROHS3 Compliant |
| Supplier Device Package | 12-LFCSP-WQ (3x3) |
| Type | with Latch |
| Voltage - Input Offset (Max) | 5mV @ 3V |
| Voltage - Supply, Single/Dual (В±) | 2.5V ~ 5.5V |
