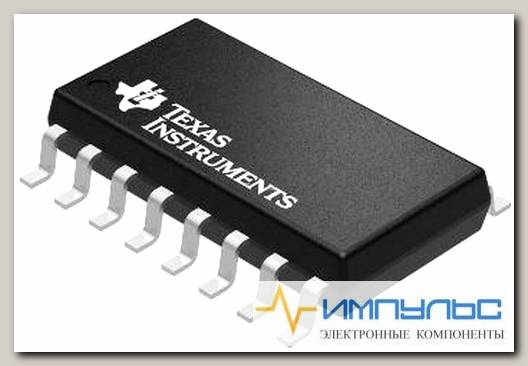

CD40103BNSR, Counter Single 8-Bit Sync/Async Binary Down 16-Pin SOP T/R /Код si-677475
- Артикул: si-677475
ИС, счетчики CMOS 8-St Preset 8B Binary Synch
| EU RoHS | Compliant |
| ECCN (US) | EAR99 |
| Part Status | Active |
| HTS | 8542.39.00.01 |
| PCB changed | 16 |
| Package Height | 1.85(Max) |
| Lead Shape | Gull-wing |
| Package Width | 5.6(Max) |
| Package Length | 10.5(Max) |
| Mounting | Surface Mount |
| Type | Binary |
| Logic Family | CD4000 |
| Logic Function | Counter |
| Operation Mode | Down Counter |
| Number of Elements per Chip | 1 |
| Number of Element Inputs | 8 |
| Number of Count Input Enables | 2 |
| Number of Selection Inputs per Element | 0 |
| Number of Element Outputs | 1 |
| Number of Stages | 8 |
| Reset Type | Asynchronous |
| Preset Type | Synchronous|Asynchronous |
| Direction Type | Uni-Directional |
| Triggering Type | Positive-Edge |
| Maximum Propagation Delay Time @ Maximum CL (ns) | 260@10V|600@5V|190@15V |
| Absolute Propagation Delay Time (ns) | 600 |
| Process Technology | CMOS |
| Minimum Operating Supply Voltage (V) | 3 |
| Typical Operating Supply Voltage (V) | 3.3|5|9|12|15 |
| Maximum Operating Supply Voltage (V) | 18 |
| Maximum Quiescent Current (mA) | 0.1 |
| Propagation Delay Test Condition (pF) | 50 |
| Parallel Enable Input | Yes |
| Terminal Count Output | Yes |
| Minimum Operating Temperature (°C) | -55 |
| Maximum Operating Temperature (°C) | 125 |
| Packaging | Tape and Reel |
| Pin Count | 16 |
| Supplier Package | SOP |
| Standard Package Name | SOP |
| Вид монтажа | SMD/SMT |
| Выходной ток | +/- 1.5 mA |
| Диапазон рабочих температур | 55 C to + 125 C |
| Категория продукта | ИС, счетчики |
| Количество цифровых разрядов | 1 bit |
| Максимальная рабочая температура | + 125 C |
| Минимальная рабочая температура | 55 C |
| Подкатегория | Counter ICs |
| Последовательность счёта | Down |
| Рабочее напряжение питания | 3 V to 18 V |
| Размер фабричной упаковки | 2000 |
| Семейство логических элементов | CD4000 |
| Серия | CD40103B |
| Способ подсчёта | Synchronous |
| Тип продукта | Counter ICs |
| Тип счётчика | Binary |
| Торговая марка | Texas Instruments |
| Упаковка / блок | SO-16 |
| Функция | Counter |
