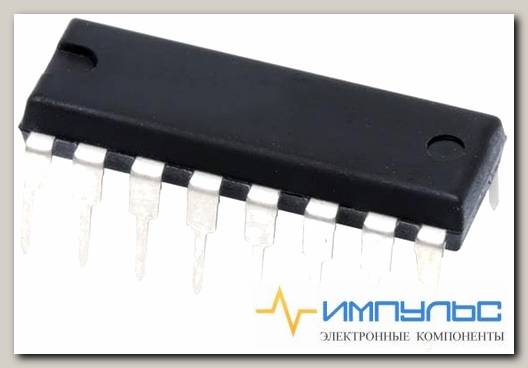

CD4021BE /Код si-549817
- Артикул: si-549817
Полупроводниковые приборы\Логические ИС\Регистры сдвига счетчикаРегистры сдвига счетчика 8-Bit Shift
| Вид монтажа | Through Hole |
| Время задержки распространения | 320 ns, 160 ns, 120 ns |
| Диапазон рабочих температур | 55 C to + 125 C |
| Категория продукта | Регистры сдвига счетчика |
| Количество входных линий | 9 |
| Количество выходных линий | 3 |
| Количество контуров | 1 |
| Количество цифровых разрядов | 8 bit |
| Максимальная рабочая температура | + 125 C |
| Минимальная рабочая температура | 55 C |
| Напряжение питания - макс. | 18 V |
| Подкатегория | Logic ICs |
| Последовательность счёта | Serial to Serial/Parallel |
| Рабочее напряжение питания | 3.3 V, 5 V, 9 V, 12 V, 15 V |
| Размер фабричной упаковки | 25 |
| Семейство логических элементов | CD4000 |
| Серия | CD4021B |
| Тип логики | CMOS |
| Тип продукта | Counter Shift Registers |
| Торговая марка | Texas Instruments |
| Упаковка | Tube |
| Упаковка / блок | PDIP-16 |
| Функция | Shift Register |
| Ширина | 6.35 mm |
| Features | Parallel or Serial to Serial |
| Logic Type | Shift Register |
| Number Of Circuits | 1 |
| Operating Supply Voltage | 3V ~ 18V |
| Series | 4000B |
| Direction Type | Uni-Directional |
| Logic Family | 4000 |
| Logical Function | Shift Register |
| Mounting | Through Hole |
| Number of Elements | 1 |
| Number of Bits | 8 |
| Number of Count Input Enables | 0 |
| Number of Inputs | 9 |
| Number of Outputs | 3 |
| Number of Selection Inputs per Element | 0 |
| Operating Supply Voltage (Max) | 18(V) |
| Operating Supply Voltage (Min) | 3(V) |
| Operating Supply Voltage (Typ) | 3.3/5/9/12/15(V) |
| Operating Temp Range | -55C to 125C |
| Operating Temperature Classification | Military |
| Output Type | Standard |
| Package Type | PDIP |
| Packaging | Rail/Tube |
| Parallel Enable Input | YES |
| Pin Count | 16 |
| Propagation Delay Time | 320(ns) |
| Quiescent Current (Max) | 0.1(mA) |
| Rad Hardened | No |
| Technology | CMOS |
| Terminal Count Output | NO |
| Triggering Type | POSITIVE-EDGE |
| Type | Not Required |
| Вес, г | 1 |
