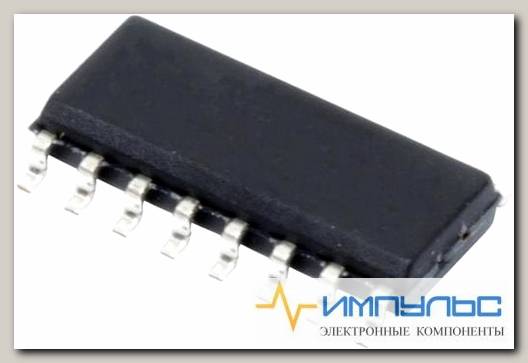

CD4021BM /Код si-554157
- Артикул: si-554157
Полупроводниковые приборы\Логические ИС\Регистры сдвига счетчикаРегистры сдвига счетчика 8-Bit Shift
| Вид монтажа | SMD/SMT |
| Время задержки распространения | 320 ns, 160 ns, 120 ns |
| Диапазон рабочих температур | 55 C to + 125 C |
| Категория продукта | Регистры сдвига счетчика |
| Количество входных линий | 9 |
| Количество выходных линий | 3 |
| Количество контуров | 1 |
| Количество цифровых разрядов | 8 bit |
| Максимальная рабочая температура | + 125 C |
| Минимальная рабочая температура | 55 C |
| Напряжение питания - макс. | 18 V |
| Подкатегория | Logic ICs |
| Последовательность счёта | Serial to Serial/Parallel |
| Рабочее напряжение питания | 3.3 V, 5 V, 9 V, 12 V, 15 V |
| Размер фабричной упаковки | 40 |
| Семейство логических элементов | CD4000 |
| Серия | CD4021B |
| Тип логики | CMOS |
| Тип продукта | Counter Shift Registers |
| Торговая марка | Texas Instruments |
| Упаковка | Tube |
| Упаковка / блок | SOP-16 |
| Функция | Shift Register |
| Ширина | 3.91 mm |
| Base Product Number | CD4021 ->, |
| ECCN | EAR99 |
| Function | Parallel or Serial to Serial |
| HTSUS | 8542.39.0001 |
| Logic Type | Shift Register |
| Moisture Sensitivity Level (MSL) | 1 (Unlimited) |
| Mounting Type | Surface Mount |
| Number of Bits per Element | 8 |
| Number of Elements | 1 |
| Operating Temperature | -55В°C ~ 125В°C |
| Output Type | Push-Pull |
| Package | Tube |
| Package / Case | 16-SOIC (0.154, 3.90mm Width) |
| REACH Status | REACH Unaffected |
| RoHS Status | ROHS3 Compliant |
| Series | 4000B ->, |
| Supplier Device Package | 16-SOIC |
| Voltage - Supply | 3V ~ 18V |
| Direction Type | Uni-Directional |
| Logic Family | 4000 |
| Logical Function | Shift Register |
| Mounting | Surface Mount |
| Number of Elements | 1 |
| Number of Bits | 8 |
| Number of Count Input Enables | 0 |
| Number of Inputs | 9 |
| Number of Outputs | 3 |
| Number of Selection Inputs per Element | 0 |
| Operating Supply Voltage (Max) | 18(V) |
| Operating Supply Voltage (Min) | 3(V) |
| Operating Supply Voltage (Typ) | 3.3/5/9/12/15(V) |
| Operating Temp Range | -55C to 125C |
| Operating Temperature Classification | Military |
| Package Type | SOIC |
| Packaging | Tape and Reel |
| Parallel Enable Input | YES |
| Pin Count | 16 |
| Propagation Delay Time | 320(ns) |
| Quiescent Current (Max) | 0.1(mA) |
| Rad Hardened | No |
| Technology | CMOS |
| Terminal Count Output | NO |
| Triggering Type | POSITIVE-EDGE |
| Type | Not Required |
| Вес, г | 0.1417 |
