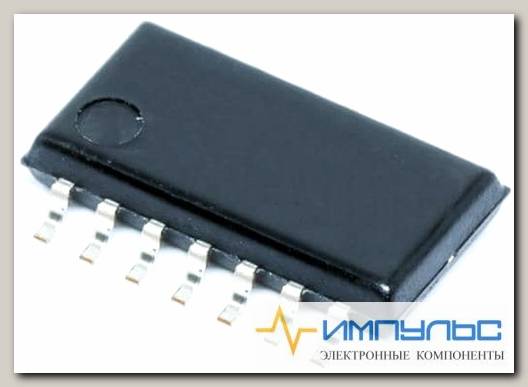

CD4047BNSR /Код si-491072
- Артикул: si-491072
Полупроводниковые приборы\Логические ИС\Ждущий мультивибраторЖдущий мультивибратор CMOS LP Mono/Astable
| Pd - рассеивание мощности | 500 mW (1/2 W) |
| Вид монтажа | SMD/SMT |
| Время задержки распространения | 1000 ns, 450 ns, 300 ns |
| Высота | 1.95 mm |
| Выходной ток высокого уровня | 4.2 mA |
| Выходной ток низкого уровня | 4.2 mA |
| Длина | 10.3 mm |
| Категория продукта | Ждущий мультивибратор |
| Максимальная рабочая температура | + 125 C |
| Минимальная рабочая температура | 55 C |
| Напряжение питания - макс. | 18 V, 0.02 mA |
| Напряжение питания - мин. | 3 V |
| Подкатегория | Logic ICs |
| Рабочее напряжение питания | 3.3 V, 5 V, 9 V, 12 V |
| Размер фабричной упаковки | 2000 |
| Семейство логических элементов | CD4000 |
| Серия | CD4047B |
| Тип логики | Monostable/Astable Multivibrator |
| Тип продукта | Monostable Multivibrator |
| Торговая марка | Texas Instruments |
| Упаковка / блок | SO-14 |
| Ширина | 5.3 mm |
| Элементов на чипе | 1 |
| EU RoHS | Compliant |
| ECCN (US) | EAR99 |
| Part Status | Active |
| HTS | 8542.39.00.01 |
| Logic Family | CD4000 |
| Logic Function | Monostable/Astable Multivibrator |
| Number of Elements per Chip | 1 |
| Maximum Propagation Delay Time @ Maximum CL (ns) | 450@10V|1000@5V|300@15V |
| Absolute Propagation Delay Time (ns) | 1000 |
| Process Technology | CMOS |
| Maximum High Level Output Current (mA) | -4.2(Min) |
| Maximum Low Level Output Current (mA) | 4.2(Min) |
| Minimum Operating Supply Voltage (V) | 3 |
| Typical Operating Supply Voltage (V) | 12|15|5|3.3|9 |
| Maximum Operating Supply Voltage (V) | 18 |
| Maximum Quiescent Current (mA) | 0.02 |
| Minimum Operating Temperature (°C) | -55 |
| Maximum Operating Temperature (°C) | 125 |
| Supplier Temperature Grade | Military |
| Packaging | Tape and Reel |
| Standard Package Name | SOP |
| Pin Count | 14 |
| Supplier Package | SOP |
| Mounting | Surface Mount |
| Package Height | 1.85(Max) |
| Package Length | 10.5(Max) |
| Package Width | 5.6(Max) |
| PCB changed | 14 |
| Lead Shape | Gull-wing |
| Base Product Number | CD4047 ->, |
| Current - Output High, Low | 6.8mA, 6.8mA |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
| Independent Circuits | 1 |
| Logic Type | Astable, Monostable |
| Moisture Sensitivity Level (MSL) | 1 (Unlimited) |
| Mounting Type | Surface Mount |
| Operating Temperature | -55В°C ~ 125В°C |
| Package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ®, |
| Package / Case | 14-SOIC (0.209, 5.30mm Width) |
| Propagation Delay | 80ns |
| REACH Status | REACH Unaffected |
| RoHS Status | ROHS3 Compliant |
| Schmitt Trigger Input | No |
| Series | 4000B ->, |
| Supplier Device Package | 14-SOP |
| Voltage - Supply | 3V ~ 18V |
| Вес, г | 0.2083 |
