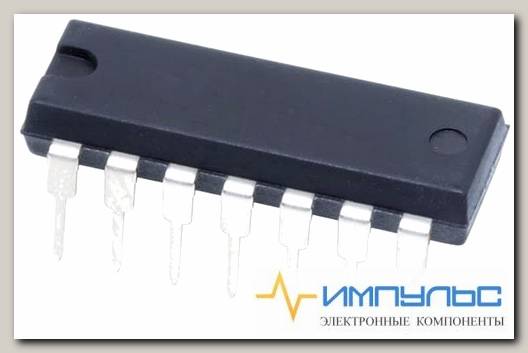

CD74HCT00E /Код si-483725

74HCT CMOS, 74HCT00, DIP14, 5.5V; Logic Family / Base Number:74HCT00; Logic Type:NAND; Output Current:4mA; No. of Inputs:2; Supply Voltage Min:4.5V; Supply Voltage Max:5.5V; Logic Case Style:DIP; No. of Pins:14Pins; Logic IC Family:74HCT; Logic IC Base Number:7400; Operating Temperature Min:-55°C; Operating Temperature Max:125°C; Product Range:-; Automotive Qualification Standard:-; MSL:-; SVHC:No SVHC (15-Jan-2019); Base Number:74; Logic Function Number:7400; Logic IC Base Number:7400; Logic IC Function:Quadruple 2-Input NAND Gate; No. of Gates:4; Operating Temperature Range:-55°C to +125°C; Output Current Max:25mA; Supply Voltage Range:4.5V to 5.5V; Termination Type:Through Hole

Brand	Texas Instruments
Factory Pack Quantity	25
Function	NAND
Height	4.57 mm
High Level Output Current	-4 mA
Input Type	TTL
Length	19.3 mm
Logic Family	HCT
Logic Function	NAND
Logic Type	2-Input NAND
Low Level Output Current	4 mA
Manufacturer	Texas Instruments
Maximum Operating Temperature	+125 C
Minimum Operating Temperature	-55 C
Mounting Style	Through Hole
Number of Bits	4 bit
Number of Gates	4 Gate
Number of Input Lines	2 Input
Number of Output Lines	1 Output
Operating Supply Current	20 uA
Operating Supply Voltage	5 V
Operating Temperature Range	-55 C to+125 C
Output Current	20 mA
Output Type	CMOS
Package / Case	PDIP-14
Packaging	Tube
Product	Single-Function Gate
Product Category	Logic Gates
Propagation Delay Time	25 ns
RoHS	Details
Series	CD74HCT00
Supply Voltage - Max	5.5 V
Supply Voltage - Min	4.5 V
Unit Weight	0.032734 oz
Width	6.35 mm
Вид монтажа	SMD/SMT
Время задержки распространения	25 ns
Высота	4.57 mm
Выходной ток	20 mA
Выходной ток высокого уровня	4 mA
Выходной ток низкого уровня	4 mA
Диапазон рабочих температур	55 C to + 125 C
Длина	19.3 mm
Категория продукта	Логические элементы
Количество вентилей	4 Gate
Количество входных линий	2 Input
Количество выходных линий	1 Output
Количество цифровых разрядов	4 bit
Логическая функция	NAND
Максимальная рабочая температура	+ 125 C
Минимальная рабочая температура	55 C
Напряжение питания - макс.	5.5 V
Напряжение питания - мин.	4.5 V
Подкатегория	Logic ICs
Продукт	Single-Function Gate
Рабочее напряжение питания	5 V
Рабочий ток источника питания	20 uA
Размер фабричной упаковки	25
Семейство логических элементов	HCT
Серия	CD74HCT00
Тип входа	TTL
Тип выхода	CMOS
Тип логики	2-Input NAND
Тип продукта	Logic Gates
Торговая марка	Texas Instruments
Упаковка	Tube
Упаковка / блок	PDIP-14
Функция	NAND
Ширина	6.35 mm
Вес, г	1.68
