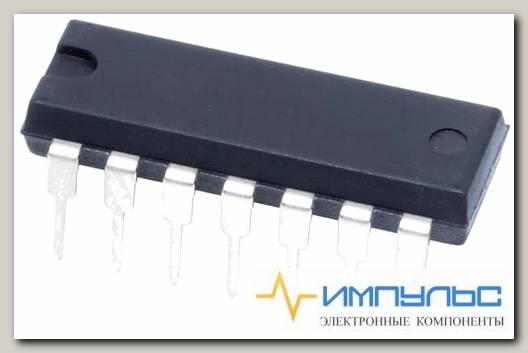

CD74HCT164E /Код si-550096

Регистры сдвига счетчика74HCT CMOS, 74HCT164, DIP14, 5.5V; Logic Family / Base Number:74HCT164; Shift Register Function:Serial to Parallel; No. of Elements:1 Element; No. of Bits Per Element:8bit; Logic Case Style:DIP; No. of Pins:14Pins; Supply Voltage Min:4.5V; Supply Voltage Max:5.5V; IC Output Type:Standard; Logic IC Family:74HCT; Logic IC Base Number:74164; Operating Temperature Min:-55°C; Operating Temperature Max:125°C; Product Range:-; Automotive Qualification Standard:-; MSL:-; SVHC:No SVHC (15-Jan-2019); Base Number:74; Frequency:54MHz; Input Current Max:1µA; Logic Function Number:74164; Logic IC Base Number:74164; Logic IC Function:8bit Serial-In/Parallel-Out Shift Register; Logic Type:Shift Register; No. of Elements:1Elements; Operating Temperature Range:-55°C to +125°C; Supply Voltage Range:4.5V to 5.5V; Termination Type:Through Hole

Direction Type	Uni-Directional
Logic Family	HCT
Logical Function	Shift Register
Maximum Propagation Delay Time @ Maximum CL	36 4.5V
Mode Of Operation	SERIAL TO PARALLEL
Mounting	Through Hole
Number of Elements	1
Number of Bits	8
Number of Count Input Enables	0
Number of Inputs	2
Number of Outputs	8
Number of Selection Inputs per Element	0
Operating Supply Voltage (Max)	5.5(V)
Operating Supply Voltage (Min)	4.5(V)
Operating Supply Voltage (Typ)	5(V)
Operating Temp Range	-55C to 125C
Operating Temperature Classification	Military
Output Type	Standard
Package Type	PDIP
Packaging	Rail/Tube
Parallel Enable Input	NO
Pin Count	14
Propagation Delay Time	57(ns)
Quiescent Current (Max)	0.008(mA)
Rad Hardened	No
Reset Type	ASYNCHRONOUS
Technology	CMOS
Terminal Count Output	NO
Triggering Type	POSITIVE-EDGE
Type	Not Required
Вид монтажа	SMD/SMT
Время задержки распространения	36 ns
Диапазон рабочих температур	55 C to + 125 C
Категория продукта	Регистры сдвига счетчика
Количество входных линий	2
Количество выходных линий	8
Количество контуров	1
Количество цифровых разрядов	8 bit
Максимальная рабочая температура	+ 125 C
Минимальная рабочая температура	55 C
Напряжение питания - макс.	5.5 V
Подкатегория	Logic ICs
Последовательность счёта	Serial to Parallel
Рабочее напряжение питания	4.5 V to 5.5 V
Размер фабричной упаковки	25
Семейство логических элементов	74HCT
Серия	CD74HCT164
Тип логики	CMOS
Тип продукта	Counter Shift Registers
Торговая марка	Texas Instruments
Упаковка	Tube
Упаковка / блок	PDIP-14
Функция	8 Bit Serial In Parallel Out
Ширина	6.35 mm
Base Product Number	74HCT164 ->,
ECCN	EAR99
Function	Serial to Parallel
HTSUS	8542.39.0001
Logic Type	Shift Register
Moisture Sensitivity Level (MSL)	1 (Unlimited)
Mounting Type	Through Hole
Number of Bits per Element	8
Number of Elements	1
Operating Temperature	-55В°C ~ 125В°C
Package	Tube
Package / Case	14-DIP (0.300, 7.62mm)
REACH Status	REACH Unaffected
RoHS Status	ROHS3 Compliant
Series	74HCT ->,
Supplier Device Package	14-PDIP
Voltage - Supply	4.5V ~ 5.5V
Вес, г	1.75
