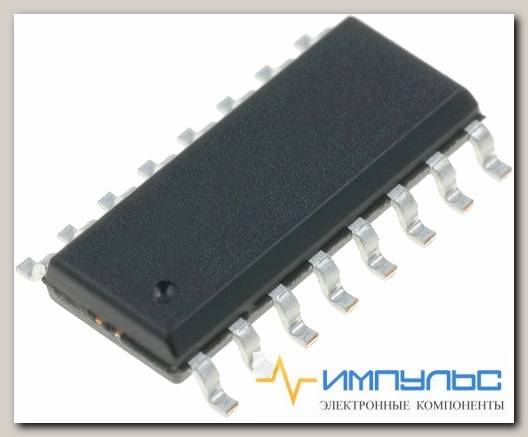

CD74HCT165M /Код si-543772

SHIFT REGISTER, 8BIT, PISO/SISO, SOIC-16; Logic Family / Base Number:74HCT165; Shift Register Function:Parallel to Serial, Serial to Serial; No. of Elements:1 Element; No. of Bits Per Element:8bit; Logic Case Style:SOIC; No. of Pins:16Pins; Supply Voltage Min:4.5V; Supply Voltage Max:5.5V; IC Output Type:Differential; Logic IC Family:74HCT; Logic IC Base Number:74165; Operating Temperature Min:-55°C; Operating Temperature Max:125°C; Product Range:-; Automotive Qualification Standard:-; MSL:MSL 1 - Unlimited; SVHC:No SVHC (15-Jan-2019)

Direction Type	Uni-Directional
Logic Family	HCT
Logical Function	Shift Register
Maximum Propagation Delay Time @ Maximum CL	40 4.5V
Mounting	Surface Mount
Number of Elements	1
Number of Bits	8
Number of Count Input Enables	0
Number of Inputs	9
Number of Outputs	1
Number of Selection Inputs per Element	0
Operating Supply Voltage (Max)	5.5(V)
Operating Supply Voltage (Min)	4.5(V)
Operating Supply Voltage (Typ)	5(V)
Operating Temp Range	-55C to 125C
Operating Temperature Classification	Military
Output Type	Standard
Package Type	SOIC
Packaging	Tape and Reel
Parallel Enable Input	YES
Pin Count	16
Propagation Delay Time	60(ns)
Quiescent Current (Max)	0.008(mA)
Rad Hardened	No
Technology	CMOS
Terminal Count Output	NO
Triggering Type	POSITIVE-EDGE
Type	Not Required
Вид монтажа	SMD/SMT
Время задержки распространения	40 ns
Диапазон рабочих температур	55 C to + 125 C
Категория продукта	Регистры сдвига счетчика
Количество входных линий	9
Количество выходных линий	1
Количество контуров	1
Количество цифровых разрядов	8 bit
Максимальная рабочая температура	+ 125 C
Минимальная рабочая температура	55 C
Напряжение питания - макс.	5.5 V
Подкатегория	Logic ICs
Последовательность счёта	Serial/Parallel to Serial
Рабочее напряжение питания	4.5 V to 5.5 V
Размер фабричной упаковки	40
Семейство логических элементов	74HCT
Серия	CD74HCT165
Тип логики	CMOS
Тип продукта	Counter Shift Registers
Торговая марка	Texas Instruments
Упаковка	Tube
Упаковка / блок	SOP-16
Функция	8 Bit Parallel In Serial Out
Ширина	3.91 mm
