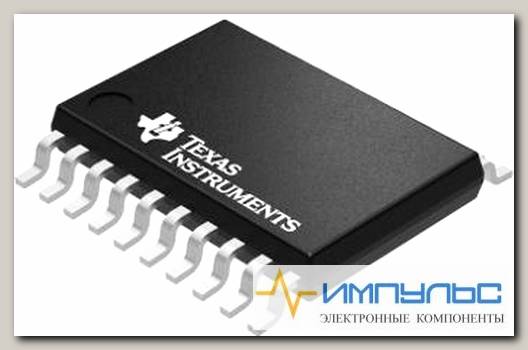

CD74HCT240PWR, Buffer/Line Driver 8-CH Inverting 3-ST CMOS 20-Pin TSSOP T/R /Код si-444944
- Артикул: si-444944
Буферы и линейные аппаратные драйверы Hi-Sp CMOS Inv Octal Bfr/Ln Drv W/3St Otp
| EU RoHS | Compliant |
| ECCN (US) | EAR99 |
| Part Status | Active |
| PCB changed | 20 |
| Mounting | Surface Mount |
| Package Height | 1.05(Max) |
| Lead Shape | Gull-wing |
| Package Width | 4.5(Max) |
| Package Length | 6.6(Max) |
| Logic Family | HCT |
| Logic Function | Buffer/Line Driver |
| Number of Elements per Chip | 2 |
| Number of Channels per Chip | 8 |
| Number of Inputs per Chip | 8 |
| Number of Input Enables per Chip | 0 |
| Number of Outputs per Chip | 8 |
| Number of Output Enables per Chip | 2 Low |
| Bus Hold | No |
| Polarity | Inverting |
| Maximum Propagation Delay Time @ Maximum CL (ns) | 22@4.5V |
| Absolute Propagation Delay Time (ns) | 45 |
| Process Technology | CMOS |
| Input Signal Type | Single-Ended |
| Output Type | 3-State |
| Maximum Low Level Output Current (mA) | 6 |
| Maximum High Level Output Current (mA) | -6 |
| Minimum Operating Supply Voltage (V) | 4.5 |
| Typical Operating Supply Voltage (V) | 5 |
| Maximum Operating Supply Voltage (V) | 5.5 |
| Maximum Quiescent Current (uA) | 8 |
| Propagation Delay Test Condition (pF) | 50 |
| Minimum Operating Temperature (°C) | -55 |
| Maximum Operating Temperature (°C) | 125 |
| Supplier Temperature Grade | Military |
| Packaging | Tape and Reel |
| Standard Package Name | SOP |
| Pin Count | 20 |
| Supplier Package | TSSOP |
| Вид монтажа | SMD/SMT |
| Время задержки распространения | 8 ns at 5 V |
| Высота | 1.05 mm |
| Выходной ток высокого уровня | 6 mA |
| Выходной ток низкого уровня | 6 mA |
| Диапазон рабочих температур | 55 C to + 125 C |
| Длина | 6.6 mm |
| Категория продукта | Буферы и линейные аппаратные драйверы |
| Количество входных линий | 8 Input |
| Количество выходных линий | 8 Output |
| Количество каналов | 8 Channel |
| Максимальная рабочая температура | + 125 C |
| Минимальная рабочая температура | 55 C |
| Напряжение питания - макс. | 8 uA, 5.5 V |
| Напряжение питания - мин. | 4.5 V |
| Подкатегория | Logic ICs |
| Полярность | Inverting |
| Рабочее напряжение питания | 4.5 V to 5.5 V |
| Рабочий ток источника питания | 8 uA |
| Размер фабричной упаковки | 2000 |
| Семейство логических элементов | HCT |
| Серия | CD74HCT240 |
| Технология | CMOS |
| Тип входного сигнала | Single-Ended |
| Тип выхода | 3-State |
| Тип логики | CMOS |
| Тип продукта | Buffers Line Drivers |
| Ток покоя | 8 uA |
| Торговая марка | Texas Instruments |
| Упаковка / блок | TSSOP-20 |
| Функция | Buffer/Line Driver |
| Ширина | 4.5 mm |
