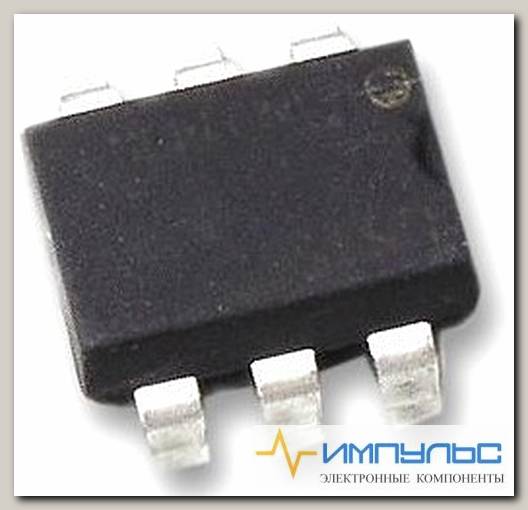

FDC6330L, Интегрированный переключатель нагрузки, высокая сторона, активный высокий, 1 выход, 20В, 2.5А /Код si-391035

Полупроводники - Микросхемы\Микросхемы Управления Питанием\Коммутаторы ПитанияThe FDC6330L is an integrated load switch in 6 pin SSOT package. This load switch integrates a small N channel power MOSFET (Q1) which drives large P channel power MOSFET (Q2). • Input voltage range from 3V to 20V• Load current of 2.3A (continuous) and 10A (pulsed)• Control MOSFET (Q1) includes zener protection for ESD ruggedness (>6KV human body model)• High performance PowerTrench technology for extremely low on-resistance• Operating temperature range from -55°C to 150°C• Static on-resistance of (Ron) 0.054ohm at Vgs=-12V and ID=-2.3A• Maximum power dissipation of 0.7W

ВКЛ. / Полярность Разрешающего Входа	Активный Высокий Уровень
Входное Напряжение	20В
Количество Выводов	6вывод(-ов)
Количество Выходов	1выход(-ов)
Максимальная Рабочая Температура	150 C
Минимальная Рабочая Температура	-55 C
Ограничение Тока	2.5А
Сопротивление Включенного Состояния	0.08Ом
Стиль Корпуса Коммутатора-распределителя	SSOT
Тепловая Защита	Да
Тип Переключателя Силовой Нагрузки	Сторона Высокого Напряжения
Уровень Чувствительности к Влажности (MSL)	MSL 1-Безлимитный
Brand	ON Semiconductor/Fairchild
Current Limit	2.3 A
Factory Pack Quantity	3000
Manufacturer	ON Semiconductor
Maximum Operating Temperature	+150 C
Minimum Operating Temperature	-55 C
Mounting Style	SMD/SMT
Number of Outputs	1 Output
On Resistance - Max	80 mOhms
Operating Supply Voltage	3 V to 20 V
Output Current	2.3 A
Package / Case	SuperSOT
Packaging	Reel
Part # Aliases	FDC6330L_NL
Pd - Power Dissipation	700 mW
Product	Load Switches
Product Category	Power Switch ICs-Power Distribution
RoHS	Details
Series	FDC6330L
Supply Voltage - Max	20 V
Supply Voltage - Min	3 V
Unit Weight	0.00127 oz
Вес, г	0.04
