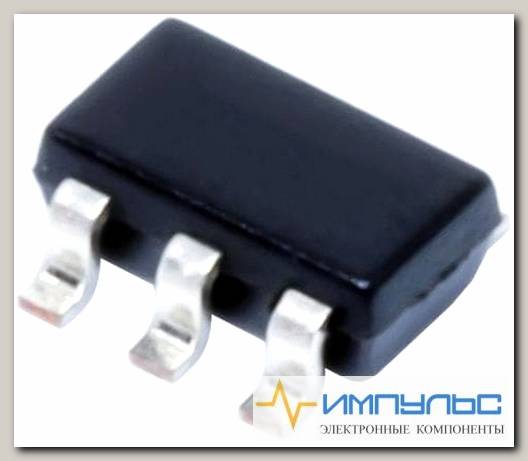

INA180A3IDBVT /Код si-849804
- Артикул: si-849804
Полупроводниковые приборы\Интегральные схемы - ИС\ИС для усилителей\Усилители считывания токаУсилители считывания тока
| CMRR - Коэффициент подавления синфазного сигнала | 84 dB |
| en - Интенсивность шума входного напряжения | 40 nV/sqrt Hz |
| GBP - Произведение коэффициента усиления на ширину полосы пропускания (fT) | 150 kHz |
| Ib - Входной ток смещения | 80 uA |
| Ios - Входной ток разбаланса | 0.05 uA |
| SR - скорость нарастания выходного напряжения | 2 V/us |
| Vcm - Синфазное напряжение | 0.2 V to 26 V |
| Vos - Входное напряжение смещения нуля | 100 uV |
| Вид монтажа | SMD/SMT |
| Выходной ток на канал | 8 mA |
| Категория продукта | Усилители считывания тока |
| Количество каналов | 1 Channel |
| Коэффициент усиления V/V | 100 V/V |
| Максимальная рабочая температура | + 125 C |
| Минимальная рабочая температура | 40 C |
| Напряжение питания - макс. | 5.5 V |
| Напряжение питания - мин. | 2.7 V |
| Особенности | Low-side Capable |
| Отклонение коэффициента усиления от идеального значения | 0.1 % |
| Отключение | Shutdown |
| Подкатегория | Amplifier ICs |
| Продукт | Current Sense Amplifiers |
| Рабочий ток источника питания | 197 uA |
| Размер фабричной упаковки | 250 |
| Серия | INA180 |
| Средства разработки | INA180-181EVM |
| Тип продукта | Current Sense Amplifiers |
| Тип усилителя | Current Sense Amplifier |
| Торговая марка | Texas Instruments |
| Упаковка / блок | SOT-23-5 |
| -3db Bandwidth | 350kHz |
| Amplifier Type | Current Sense |
| Base Product Number | INA180 ->, |
| Current - Input Bias | 80Вµ,A |
| Current - Supply | 260Вµ,A |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
| Manufacturer Product Page | http://www.ti.com/general/docs/suppproductinfo.tsp |
| Moisture Sensitivity Level (MSL) | 1 (Unlimited) |
| Mounting Type | Surface Mount |
| Number of Circuits | 1 |
| Operating Temperature | -40В°C ~ 125В°C |
| Output Type | Rail-to-Rail |
| Package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ®, |
| Package / Case | SC-74A, SOT-753 |
| REACH Status | REACH Unaffected |
| RoHS Status | ROHS3 Compliant |
| Slew Rate | 2V/Вµ,s |
| Supplier Device Package | SOT-23-5 |
| Video File | Texas Instruments INA180 Current-Sense Amplifiers |
| Voltage - Input Offset | 100Вµ,V |
| Voltage - Supply, Single/Dual (В±) | 2.7V ~ 5.5V |
| Automotive | No |
| ECCN (US) | EAR99 |
| EU RoHS | Compliant |
| Lead Shape | Gull-wing |
| Maximum Input Bias Current (uA) | 80(Typ)5V |
| Maximum Input Offset Voltage (mV) | 0.5 5V |
| Maximum Operating Supply Voltage (V) | 5.5 |
| Maximum Operating Temperature (°C) | 125 |
| Maximum Single Supply Voltage (V) | 5.5 |
| Maximum Supply Voltage Range (V) | 5 to 7 |
| Maximum Voltage Gain (dB) | 40(Typ) |
| Maximum Voltage Gain Range (dB) | 35 to 50 |
| Minimum CMRR (dB) | 84 |
| Minimum CMRR Range (dB) | 80 to 85 |
| Minimum Operating Temperature (°C) | -40 |
| Minimum PSRR (dB) | 101.94(Typ) |
| Minimum Single Supply Voltage (V) | 2.7 |
| Mounting | Surface Mount |
| Number of Channels per Chip | 1 |
| Number of Elements per Chip | 1 |
| Packaging | Tape and Reel |
| Part Status | Active |
| PCB changed | 5 |
| Pin Count | 5 |
| Power Supply Type | Single |
| PPAP | No |
| Rail to Rail | Rail to Rail Output |
| Standard Package Name | SOT-23 |
| Supplier Package | SOT-23 |
| Supplier Temperature Grade | Extended |
| Type | Current Sense Amplifier |
| Typical Single Supply Voltage (V) | 5 |
| Brand | Texas Instruments |
| CMRR - Common Mode Rejection Ratio | 84 dB |
| Development Kit | INA180-181EVM |
| en - Input Voltage Noise Density | 40 nV/sqrt Hz |
| Factory Pack Quantity | 250 |
| Gain Error | 0.1% |
| Gain V/V | 100 V/V |
| GBP - Gain Bandwidth Product | 150 kHz |
| Ib - Input Bias Current | 80 uA |
| Ios - Input Offset Current | 0.05 uA |
| Manufacturer | Texas Instruments |
| Maximum Operating Temperature | +125 C |
| Minimum Operating Temperature | -40 C |
| Mounting Style | SMD/SMT |
| Number of Channels | 1 Channel |
| Operating Supply Current | 197 uA |
| Output Current per Channel | 8 mA |
| Product | Current Sense Amplifiers |
| Product Category | Current Sense Amplifiers |
| RoHS | Details |
| Series | INA180 |
| Shutdown | Shutdown |
| SR - Slew Rate | 2 V/us |
| Supply Voltage - Max | 5.5 V |
| Supply Voltage - Min | 2.7 V |
| Vcm - Common Mode Voltage | -0.2 V to+26 V |
| Vos - Input Offset Voltage | 100 uV |
| Вес, г | 0.0063 |
