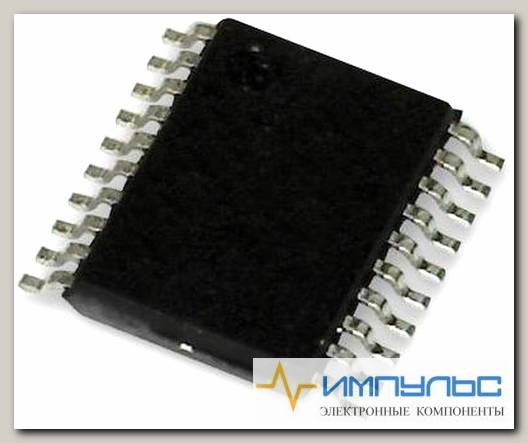

INA4181A3IPWR /Код si-851416

CURRENT SENSE AMP, 150KHZ, TSSOP-20; No. of Amplifiers:1 Amplifier; Input Bias Current:75µA; Amplifier Case Style:TSSOP; No. of Pins:20Pins; Operating Temperature Min:-40°C; Operating Temperature Max:125°C; Bandwidth:150kHz; Supply Voltage Min:2.7V; Supply Voltage Max:5.5V; Input Offset Voltage:100µV; CMRR:100dB; Product Range:-; Automotive Qualification Standard:-; RoHS Phthalates Compliant:Yes; MSL:MSL 2 - 1 year; SVHC:No SVHC (27-Jun-2018)

Common Mode Rejection Ratio	84(dB)
Dual Supply Voltage (Max)	Not Required(V)
Dual Supply Voltage (Min)	Not Required(V)
Dual Supply Voltage (Typ)	Not Required(V)
Input Offset Voltage	0.5(mV)
Mounting	Surface Mount
Number of Elements	4
Number of Channels	4
Operating Temp Range	-40C to 125C
Operating Temperature Classification	Automotive
Package Type	TSSOP
Packaging	Tape and Reel
Pin Count	20
Power Supply Rejection Ratio	101.94(TYP)(dB)
Power Supply Requirement	Single
Rad Hardened	No
Rail/Rail I/O Type	Rail to Rail Output
Single Supply Voltage (Max)	5.5(V)
Single Supply Voltage (Min)	2.7(V)
Single Supply Voltage (Typ)	5(V)
Voltage Gain dB	40(dB)
CMRR - Коэффициент подавления синфазного сигнала	84 dB
en - Интенсивность шума входного напряжения	40 nV/sqrt Hz
Ib - Входной ток смещения	75 uA
Ios - Входной ток разбаланса	0.05 uA
SR - скорость нарастания выходного напряжения	2 V/us
Vcm - Синфазное напряжение	0.2 V to 26 V
Vos - Входное напряжение смещения нуля	100 uV
Вид монтажа	SMD/SMT
Категория продукта	Усилители считывания тока
Количество каналов	4 Channel
Коэффициент усиления V/V	100 V/V
Максимальная рабочая температура	+ 125 C
Минимальная рабочая температура	40 C
Напряжение питания - макс.	5.5 V
Напряжение питания - мин.	2.7 V
Особенности	Bi-directional, Low-side Capable, Quad channel
Отклонение коэффициента усиления от идеального значения	1 %
Отключение	Shutdown
Подкатегория	Amplifier ICs
Полоса пропускания 3 дБ	150 kHz
Продукт	Current Sense Amplifiers
Рабочий ток источника питания	690 uA
Размер фабричной упаковки	2000
Серия	INA4181
Средства разработки	INA4180-4181EVM
Тип продукта	Current Sense Amplifiers
Тип усилителя	Bidirectional High Side, Low Side
Торговая марка	Texas Instruments
Упаковка / блок	TSSOP-20
Входной Ток Смещения	75мкА
Количество Выводов	20вывод(-ов)
Количество Усилителей	1 Усилитель
Коэффициент Подавления Синфазного Сигнала	100дБ
Максимальное Напряжение Питания	5.5В
Минимальное Напряжение Питания	2.7В
Напряжение Входного Смещения	100мкВ
Полоса Пропускания	150кГц
Стиль Корпуса Усилителя	TSSOP
Уровень Чувствительности к Влажности (MSL)	MSL 2-1 год
