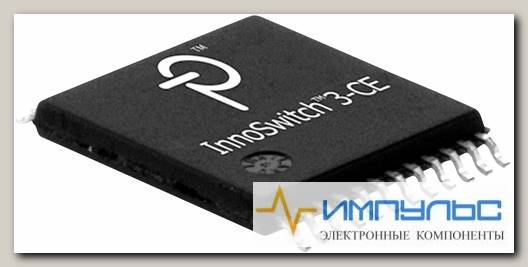

INN3167C-H101-TL, Обратноходовой AC/DC преобразователь, InnoSwitch3-CE, 85-265В AC, 40Вт, InSOP-24D-17 /Код si-199765

Полупроводники - Микросхемы\Микросхемы Управления Питанием\AC - DC ПреобразователиInnoSwitch™3-CE family of ICs dramatically simplifies the design and manufacture of flyback power converters, particularly those requiring high efficiency and/or compact size. This family incorporates primary and secondary controllers and safety-rated feedback into a single IC. InnoSwitch3-CE family devices incorporate multiple protection features including line over and undervoltage protection, output overvoltage and overcurrent limiting and overtemperature shutdown. Incorporates a multi-mode quasi-resonant (QR) / CCM flyback controller, 650V switch, secondary-side sensing and synchronous rectification driver. Devices are available that support common combinations of latching and auto-restart behaviours required by applications such as high efficiency flyback designs up to 65W, high current charger and adaptors for mobile devices, consumer electronics set-top boxes, networking, gaming, LED) and industrial systems. Devices are available with and without cable-drop compensation. • 45W (adapter), 50W (open frame) at 230VAC and 40W (adapter), 45W (open frame) at 85-265V O/P power• 0mV CDC, 63% AR threshold, hysteretic OTP response, fixed CC output profile, 120% VOUT OVP• EcoSmart™ energy efficient, highly Integrated and compact footprint• Advanced protection / safety features, up to 94% efficiency across full load range• Exceptional CV/CC accuracy, integrated FluxLink™, HIPOT-isolated, feedback link• Open SR FET-gate detection, fast input line UV/OV protection• UL1577 and TUV (EN60950 and EN62368) safety approved• Reinforced isolation, isolation voltage >4000VAC, 100% production HIPOT testing• Variable output voltage, constant current profiles, multiple output UV fault thresholds• Less than 30mW no-load including line sense, low heat dissipation

Класс Мощности	40Вт
Количество Выводов	17вывод(-ов)
Линейка Продукции	InnoSwitch3-CE Series
Максимальная Рабочая Температура	105 C
Максимальное Входное Напряжение AC	265В
Минимальная Рабочая Температура	-40 C
Минимальное Входное Напряжение AC	85В
Стиль Корпуса Преобразователя AC / DC	InSOP-24D
Топология (Общая Схема Соединений)	Обратноходовой
Уровень Чувствительности к Влажности (MSL)	MSL 3-168 часов
Вид монтажа	SMD/SMT
Входное напряжение / напряжение питания - макс.	265 VAC
Входное напряжение / напряжение питания - мин.	85 VAC
Выходная мощность	40 W, 50 W
Выходное напряжение	27 V
Выходной ток	2.64 A
Изоляция	Isolated
Категория продукта	Преобразователи переменного тока в постоянный
Количество выходов	1 Output
Коммерческое обозначение	InnoSwitch
Подкатегория	PMIC - Power Management ICs
Продукт	AC/DC Converters
Рабочий ток источника питания	1.03 mA
Размер фабричной упаковки	2000
Серия	InnoSwitch3-CE
Тип	Off Line Converter
Тип продукта	AC/DC Converters
Топология	Flyback
Торговая марка	Power Integrations
Упаковка / блок	InSOP-24D
Частота переключений	132 kHz
Чувствительный к влажности	Yes
Вес, г	0.7
