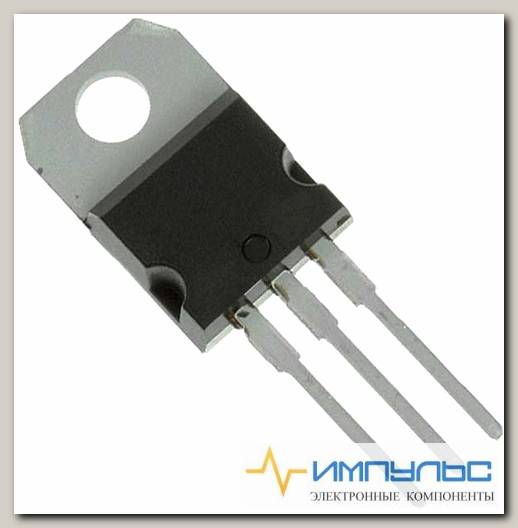

L7809CV /Код si-386757
- Артикул: si-386757
МИКРОСХЕМЫ\Микросхемы питанияЛинейные регуляторы напряжения 9.0V 1.0A Positive
| Вид монтажа | Through Hole |
| Входное напряжение (макс.) | 35 V |
| Входное напряжение МИН. | 11 V |
| Выходное напряжение | 9 V |
| Выходной ток | 1.5 A |
| Категория продукта | Линейные регуляторы напряжения |
| Количество выходов | 1 Output |
| Максимальная рабочая температура | + 125 C |
| Минимальная рабочая температура | 0 C |
| Нестабильность выходного напряжения или тока | 180 mV |
| Нестабильность выходной нагрузки | 180 mV |
| Подавление пульсаций питания - типич. | 55 dB |
| Подкатегория | PMIC - Power Management ICs |
| Полярность | Positive |
| Размер фабричной упаковки | 1000 |
| Серия | L78 |
| Тип выхода | Fixed |
| Тип продукта | Linear Voltage Regulators |
| Торговая марка | STMicroelectronics |
| Упаковка / блок | TO-220 |
| Base Product Number | L7809 ->, |
| Current - Output | 1.5A |
| Current - Quiescent (Iq) | 8mA |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
| Moisture Sensitivity Level (MSL) | 1 (Unlimited) |
| Mounting Type | Through Hole |
| Number of Regulators | 1 |
| Operating Temperature | 0В°C ~ 125В°C |
| Other Related Documents | http://www.st.com/web/catalog/sense_power/FM142/CL |
| Output Configuration | Positive |
| Output Type | Fixed |
| Package | Tube |
| Package / Case | TO-220-3 |
| Protection Features | Over Temperature, Short Circuit |
| PSRR | 55dB (120Hz) |
| REACH Status | REACH Unaffected |
| RoHS Status | ROHS3 Compliant |
| Supplier Device Package | TO-220AB |
| Voltage - Input (Max) | 35V |
| Voltage - Output (Min/Fixed) | 9V |
| Voltage Dropout (Max) | 2V @ 1A (Typ) |
| Выходное напряжение, В (фикс) | 9 |
| Макс. входное напряжение, В | 35 |
| Мин. входное напряжение, В | 11 |
| Номин. выходной ток, А | 1.5 |
| Падение напряжения вх/вых, В | 2 |
| Полярность включения | положительная |
| Рабочая температура | 0…+125 |
| Точность, % | 2 |
| Число регуляторов в корпусе | 1 |
| кол-во в упаковке | 50 |
| корпус | TO220AB |
| Dropout Voltage@Current (Typ) | 2 1A |
| Input Voltage | 35(V) |
| Input Voltage (Max) | 35 V |
| Line Regulation | 180mV |
| Load Regulation | 180mV |
| Mounting | Through Hole |
| Number of Outputs | 1 |
| Operating Temp Range | 0C to 125C |
| Operating Temperature Classification | Commercial |
| Output Current | 1500(mA) |
| Output Voltage | 9(V) |
| Package Type | TO-220AB |
| Packaging | Rail/Tube |
| Pin Count | 3+Tab |
| Polarity | Positive |
| Polarity Type | Positive |
| Quiescent Current | 8000(uA) |
| Quiescent Current (Max) | 8 mA |
| Rad Hardened | No |
| Regulator Output Type | Fixed |
| Topology | Standard |
| Type | Standard |
| Voltage Regulator Type | Linear |
| Вес, г | 2 |
