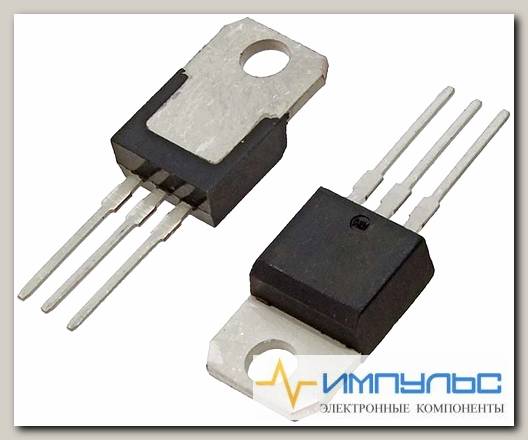

L7905CV-DG /Код si-386447
- Артикул: si-386447
МИКРОСХЕМЫ\Микросхемы питанияЛинейные регуляторы напряжения NEG Voltage Reg IC 3-Terminal 1.5A
| EU RoHS | Compliant with Exemption |
| ECCN (US) | EAR99 |
| Part Status | Active |
| Type | Standard |
| Number of Outputs | 1 |
| Polarity | Negative |
| Output Type | Fixed |
| Output Voltage (V) | -5 |
| Maximum Output Current (A) | 1.5 |
| Maximum Input Voltage (V) | -35 |
| Typical Dropout Voltage @ Current (V) | 1.4@1A |
| Line Regulation | 100mV |
| Load Regulation | 100mV |
| Maximum Quiescent Current (mA) | 3 |
| Junction to Ambient | 50°C/W |
| Junction to Case | 5°C/W |
| Special Features | Thermal Protection|Short Circuit Protection|Safe Area Protection |
| Minimum Operating Temperature (°C) | 0 |
| Maximum Operating Temperature (°C) | 150 |
| Supplier Package | TO-220 |
| Packaging | Tube |
| Standard Package Name | TO-220 |
| Pin Count | 3 |
| Mounting | Through Hole |
| Package Height | 9.15(Max) |
| Package Length | 10.4(Max) |
| Package Width | 4.6(Max) |
| PCB changed | 3 |
| Tab | Tab |
| Lead Shape | Through Hole |
| Вид монтажа | Through Hole |
| Входное напряжение (макс.) | 35 V |
| Входное напряжение МИН. | 7 V |
| Высота | 15.75 mm |
| Выходное напряжение | 5 V |
| Выходной ток | 1.5 A |
| Длина | 10.4 mm |
| Категория продукта | Линейные регуляторы напряжения |
| Количество выходов | 1 Output |
| Максимальная рабочая температура | + 150 C |
| Минимальная рабочая температура | 0 C |
| Нестабильность выходного напряжения или тока | 100 mV |
| Нестабильность выходной нагрузки | 100 mV |
| Подавление пульсаций питания - типич. | 60 dB |
| Подкатегория | PMIC - Power Management ICs |
| Полярность | Negative |
| Размер фабричной упаковки | 1000 |
| Серия | L79 |
| Тип выхода | Fixed |
| Тип продукта | Linear Voltage Regulators |
| Торговая марка | STMicroelectronics |
| Упаковка | Tube |
| Упаковка / блок | TO-220-3 |
| Ширина | 4.6 mm |
| Base Product Number | L7905 ->, |
| Current - Output | 1.5A |
| Current - Quiescent (Iq) | 3mA |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
| Moisture Sensitivity Level (MSL) | 1 (Unlimited) |
| Mounting Type | Through Hole |
| Number of Regulators | 1 |
| Operating Temperature | 0В°C ~ 125В°C |
| Output Configuration | Negative |
| Package | Tube |
| Package / Case | TO-220-3 |
| Protection Features | Over Temperature, Short Circuit |
| PSRR | 60dB (120Hz) |
| REACH Status | REACH Unaffected |
| RoHS Status | ROHS3 Compliant |
| Supplier Device Package | TO-220 |
| Voltage - Input (Max) | -35V |
| Voltage - Output (Min/Fixed) | -5V |
| Voltage Dropout (Max) | 1.4V @ 1A (Typ) |
| Input Voltage MAX | -35V |
| Maximum Operating Temperature | 125В°C |
| Minimum Operating Temperature | 0В°C |
| Output Current | 1.5A |
| Output Voltage | -5V |
| PSRR / Ripple Rejection - Typ | 60dB(120Hz) |
| Brand | STMicroelectronics |
| Factory Pack Quantity | 1000 |
| Height | 15.75 mm |
| Input Voltage MIN | -7 V |
| Length | 10.4 mm |
| Manufacturer | STMicroelectronics |
| Mounting Style | Through Hole |
| Product Category | Linear Voltage Regulators |
| RoHS | Details |
| Series | L7905C |
| Unit Weight | 0.211644 oz |
| Width | 4.6 mm |
| Вес, г | 2 |
