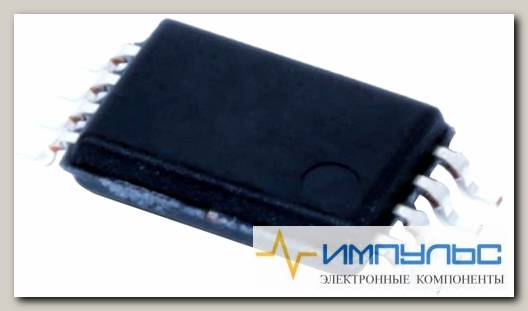

LM211PW /Код si-374202
- Артикул: si-374202
Comparator Single ±15V/30V 8-Pin TSSOP Tube - Rail/Tube (Alt: LM211PW)
| Brand | Texas Instruments |
| Comparator Type | Differential |
| Dual Supply Voltage | +/-3 V, +/-5 V, +/-9 V, +/-12 V |
| Factory Pack Quantity | 2000 |
| GBP - Gain Bandwidth Product | - |
| Height | 1 mm |
| Ib - Input Bias Current | 300 nA |
| Length | 3 mm |
| Manufacturer | Texas Instruments |
| Maximum Dual Supply Voltage | +/-15 V |
| Maximum Operating Temperature | +85 C |
| Minimum Dual Supply Voltage | 1.75 V |
| Minimum Operating Temperature | -40 C |
| Mounting Style | SMD/SMT |
| Number of Channels | 1 Channel |
| Operating Supply Current | 6 mA |
| Operating Supply Voltage | 3.5 V to 30 V |
| Output Current per Channel | 50 mA |
| Output Type | Open Collector and Emitter |
| Package / Case | TSSOP-8 |
| Packaging | Reel |
| Product | Analog Comparators |
| Product Category | Analog Comparators |
| Reference Voltage | No |
| Response Time | 115 ns |
| RoHS | Details |
| Series | LM211 |
| Shutdown | No Shutdown |
| Supply Type | Single, Dual |
| Supply Voltage - Max | 30 V |
| Supply Voltage - Min | 3.5 V |
| Technology | Bipolar |
| Type | Voltage Comparator |
| Unit Weight | 0.001376 oz |
| Vcm - Common Mode Voltage | -14.7 V to 13.8 V |
| Voltage Gain dB | 106.02 dB |
| Vos - Input Offset Voltage | 3 mV |
| Width | 4.4 mm |
| Ib - Входной ток смещения | 100 nA |
| Vcm - Синфазное напряжение | 14.7 V |
| Vos - Входное напряжение смещения нуля | 3 mV |
| Вид монтажа | SMD/SMT |
| Время отклика | 115 ns |
| Высота | 1 mm |
| Выходной ток на канал | 50 mA |
| Длина | 3 mm |
| Категория продукта | Аналоговые компараторы |
| Количество каналов | 1 Channel |
| Максимальная рабочая температура | + 125 C |
| Максимальное напряжение сдвоенного питания | +/- 15 V |
| Минимальная рабочая температура | 40 C |
| Минимальное напряжение сдвоенного питания | 1.75 V |
| Напряжение питания - макс. | 30 V |
| Напряжение питания - мин. | 3.5 V |
| Напряжение сдвоенного питания | +/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V |
| Опорное напряжение | No |
| Особенности | Strobe, Vos Adj Pin |
| Отключение | No Shutdown |
| Подкатегория | Amplifier ICs |
| Продукт | Analog Comparators |
| Рабочее напряжение питания | 3.5 V to 30 V |
| Рабочий ток источника питания | 6 mA |
| Размер фабричной упаковки | 150 |
| Серия | LM211 |
| Технология | Bipolar |
| Тип | Voltage Comparator |
| Тип выхода | Open Collector and Emitter |
| Тип компаратора | Differential |
| Тип питания | Single, Dual |
| Тип продукта | Analog Comparators |
| Торговая марка | Texas Instruments |
| Упаковка | Tube |
| Упаковка / блок | TSSOP-8 |
| Усиление по напряжению, дБ | 106.02 dB |
| Ширина | 4.4 mm |
| Base Product Number | LM211 ->, |
| Current - Input Bias (Max) | 0.1Вµ,A @ В±15V |
| Current - Output (Typ) | 50mA |
| Current - Quiescent (Max) | 6mA |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
| Moisture Sensitivity Level (MSL) | 1 (Unlimited) |
| Mounting Type | Surface Mount |
| Number of Elements | 1 |
| Operating Temperature | -40В°C ~ 85В°C |
| Package | Tube |
| REACH Status | REACH Unaffected |
| RoHS Status | ROHS3 Compliant |
| Supplier Device Package | 8-TSSOP |
| Voltage - Input Offset (Max) | 3mV @ В±15V |
| Voltage - Supply, Single/Dual (В±) | 3.5V ~ 30V, В±1.75V ~ 15V |
| Вес, г | 0.08 |
