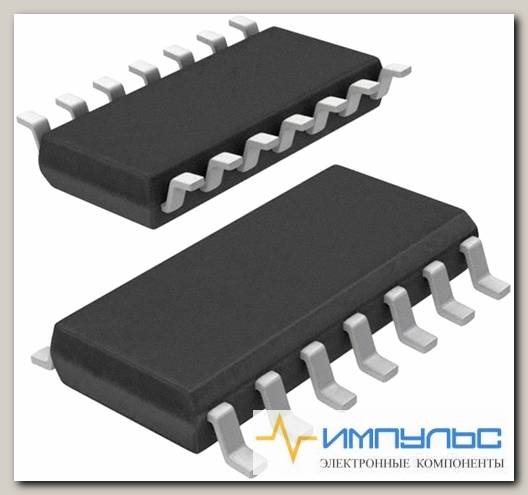

LM339AD /Код si-365584
- Артикул: si-365584
Компараторы аналоговыеАналоговые компараторы Lo-Pwr Quad Voltage
| Корпус | soic14 |
| кол-во в упаковке | 50 |
| Ib - Входной ток смещения | 50 nA |
| Ios - Входной ток разбаланса | 100 nA |
| Pd - рассеивание мощности | 830 mW |
| Vcm - Синфазное напряжение | Negative Rail to Positive Rail - 1.5 V |
| Vos - Входное напряжение смещения нуля | 2 mV |
| Вид монтажа | SMD/SMT |
| Время отклика | 1.3 us |
| Выходной ток на канал | 4 mA |
| Категория продукта | Аналоговые компараторы |
| Количество каналов | 4 Channel |
| Максимальная рабочая температура | + 70 C |
| Минимальная рабочая температура | 0 C |
| Минимальное напряжение сдвоенного питания | 1 V |
| Напряжение питания - макс. | 36 V |
| Напряжение питания - мин. | 2 V |
| Опорное напряжение | No |
| Отключение | No Shutdown |
| Подкатегория | Amplifier ICs |
| Продукт | Analog Comparators |
| Рабочее напряжение питания | 36 V |
| Рабочий ток источника питания | 2 mA |
| Размер фабричной упаковки | 1000 |
| Серия | LM339 |
| Тип выхода | Rail-to-Rail |
| Тип компаратора | Differential |
| Тип продукта | Analog Comparators |
| Торговая марка | STMicroelectronics |
| Упаковка | Tube |
| Упаковка / блок | SO-14 |
| Automotive | No |
| ECCN (US) | EAR99 |
| EU RoHS | Compliant |
| Lead Shape | Gull-wing |
| Manufacturer Type | Low Power Comparator |
| Maximum Dual Supply Voltage (V) | ±16 |
| Maximum Input Bias Current (uA) | 0.1 5V |
| Maximum Input Offset Voltage (mV) | 2 5V |
| Maximum Operating Supply Voltage (V) | ±16|32 |
| Maximum Operating Temperature (°C) | 70 |
| Maximum Quiescent Current (mA) | 2 5V |
| Maximum Single Supply Voltage (V) | 32 |
| Minimum Dual Supply Voltage (V) | ±1 |
| Minimum Operating Temperature (°C) | 0 |
| Minimum Single Supply Voltage (V) | 2 |
| Mounting | Surface Mount |
| Number of Channels per Chip | 4 |
| Output Type | Open Collector |
| Packaging | Tube |
| Part Status | Active |
| PCB changed | 14 |
| Pin Count | 14 |
| Power Supply Type | Single|Dual |
| PPAP | No |
| Process Technology | Bipolar |
| Rail to Rail | No |
| Standard Package Name | SOP |
| Supplier Package | SOIC |
| Typical Dual Supply Voltage (V) | ±3|±5|±9|±12|±15 |
| Typical Output Current (mA) | 16 5V |
| Typical Response Time (us) | 1.3 |
| Typical Response Time Range (us) | 0.5 to 5 |
| Typical Single Supply Voltage (V) | 3|5|9|12|15|18|24|28 |
| Typical Voltage Gain (dB) | 106.02 |
| Typical Voltage Gain Range (dB) | 90 to 110 |
| Brand | STMicroelectronics |
| Comparator Type | Differential |
| Factory Pack Quantity | 50 |
| GBP - Gain Bandwidth Product | - |
| Ib - Input Bias Current | 100 nA |
| Ios - Input Offset Current | 100 nA |
| Manufacturer | STMicroelectronics |
| Maximum Operating Temperature | +70 C |
| Minimum Operating Temperature | 0 C |
| Mounting Style | SMD/SMT |
| Number of Channels | 4 Channel |
| Output Current per Channel | 4 mA |
| Package / Case | SO-14 |
| Pd - Power Dissipation | 830 mW |
| Product | Analog Comparators |
| Product Category | Analog Comparators |
| Response Time | 1.3 us |
| RoHS | Details |
| Series | LM339 |
| Shutdown | No Shutdown |
| Supply Current | 2 mA |
| Supply Voltage - Max | 36 V |
| Supply Voltage - Min | 2 V |
| Vos - Input Offset Voltage | 2 mV |
| Вес, г | 0.56 |
