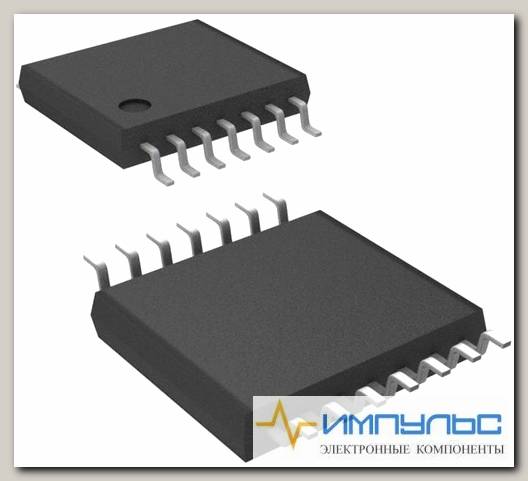

LM339PT /Код si-367661

COMPARATOR, QUAD, 36V, 1.3US, 14TSSOP; Comparator Type:Precision Voltage; No. of Comparators:4 Comparators; Response Time:1.3µs; Supply Voltage Range:2V to 36V; Comparator Case Style:TSSOP; No. of Pins:14Pins; IC Output Type:Open Collector; Operating Temperature Min:0°C; Operating Temperature Max:70°C; Product Range:-; Automotive Qualification Standard:-; MSL:MSL 1 - Unlimited; SVHC:No SVHC (17-Dec-2015); No. of Comparators:4; Operating Temperature Range:0°C to +70°C; Output Compatibility:CMOS, DTL, ECL, MOS, TTL; Supply Current:1.3mA

Brand	STMicroelectronics
Comparator Type	Differential
Factory Pack Quantity	2500
GBP - Gain Bandwidth Product	-
Ib - Input Bias Current	250 nA
Ios - Input Offset Current	150 nA
Manufacturer	STMicroelectronics
Maximum Operating Temperature	+70 C
Minimum Dual Supply Voltage	1 V
Minimum Operating Temperature	0 C
Mounting Style	SMD/SMT
Number of Channels	4 Channel
Operating Supply Current	2 mA
Operating Supply Voltage	36 V
Output Current per Channel	4 mA
Output Type	Open Collector
Package / Case	TSSOP-14
Packaging	Reel
Pd - Power Dissipation	710 mW
Product	Analog Comparators
Product Category	Analog Comparators
Reference Voltage	No
Response Time	1.3 us
RoHS	Details
Series	LM339
Shutdown	No Shutdown
Supply Voltage - Max	36 V
Supply Voltage - Min	2 V
Vcm - Common Mode Voltage	Negative Rail to Positive Rail-1.5 V
Vos - Input Offset Voltage	5 mV
Ib - Входной ток смещения	250 nA
Ios - Входной ток разбаланса	150 nA
Pd - рассеивание мощности	710 mW
Vcm - Синфазное напряжение	Negative Rail to Positive Rail - 1.5 V
Vos - Входное напряжение смещения нуля	5 mV
Вид монтажа	SMD/SMT
Время отклика	1.3 us
Выходной ток на канал	4 mA
Категория продукта	Аналоговые компараторы
Количество каналов	4 Channel
Максимальная рабочая температура	+ 70 C
Минимальная рабочая температура	0 C
Минимальное напряжение сдвоенного питания	1 V
Напряжение питания - макс.	36 V
Напряжение питания - мин.	2 V
Опорное напряжение	No
Отключение	No Shutdown
Подкатегория	Amplifier ICs
Продукт	Analog Comparators
Рабочее напряжение питания	36 V
Рабочий ток источника питания	2 mA
Размер фабричной упаковки	2500
Серия	LM339
Тип выхода	Open Collector
Тип компаратора	Differential
Тип продукта	Analog Comparators
Торговая марка	STMicroelectronics
Упаковка / блок	TSSOP-14
Base Product Number	LM339 ->,
Current - Input Bias (Max)	0.25Вµ,A @ 5V
Current - Output (Typ)	16mA @ 5V
Current - Quiescent (Max)	2.5mA
ECCN	EAR99
HTSUS	8542.39.0001
Moisture Sensitivity Level (MSL)	1 (Unlimited)
Mounting Type	Surface Mount
Number of Elements	4
Operating Temperature	0В°C ~ 70В°C
Package	Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ®,
REACH Status	REACH Unaffected
RoHS Status	ROHS3 Compliant
Supplier Device Package	14-TSSOP
Type	General Purpose
Voltage - Input Offset (Max)	5mV @ 30V
Voltage - Supply, Single/Dual (В±)	2V ~ 32V, В±1V ~ 16V
Product Type	Analog Comparators
Subcategory	Amplifier ICs
Вес, г	0.11
