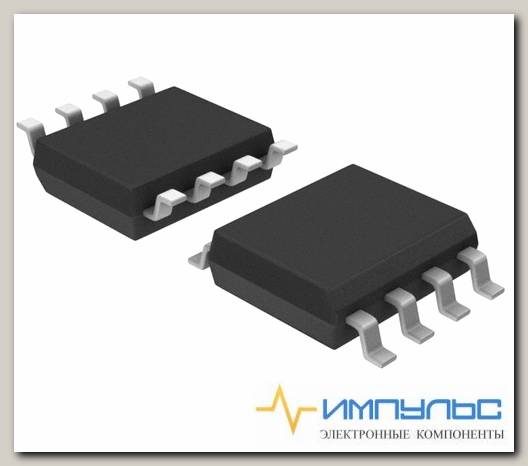

LM393M /Код si-374605

IC, COMPARATOR, DUAL, SMD; Comparator Type:Precision; No. of Comparators:2 Comparators; Response Time:1.3µs; Supply Voltage Range:± 1V to ± 18V; Comparator Case Style:SOIC; No. of Pins:8Pins; IC Output Type:CMOS, DTL, ECL, MOS, TTL; Operating Temperature Min:0°C; Operating Temperature Max:70°C; Product Range:-; Automotive Qualification Standard:-; MSL:MSL 1 - Unlimited; SVHC:No SVHC (15-Jan-2019); Amplifier Case Style:SOIC; No. of Comparators:2; No.Comparators:2; Operating Temperature Range:0°C to +70°C; Output Compatibility:CMOS, DTL, ECL, MOS, TTL; Supply Current:1mA; Supply Voltage Max:36V; Supply Voltage Min:2V; Termination Type:Surface Mount Device

Lead Finish	Matte Tin
Manufacturer Type	Differential Comparator
Max Processing Temp	260
Maximum Dual Supply Voltage	±18 V
Maximum Input Bias Current	0.25 5V uA
Maximum Input Offset Voltage	5 5V mV
Maximum Operating Supply Voltage	±18I36 V
Maximum Power Dissipation	480 mW
Maximum Single Supply Voltage	36 V
Maximum Supply Current	1 5V mA
Minimum Dual Supply Voltage	±1 V
Minimum Single Supply Voltage	2 V
Mounting	Surface Mount
Number of Channels per Chip	2
Operating Temperature	0 to 70 C
Output Type	Open Collector
Power Supply Type	SingleIDual
Rail to Rail	No
Strobe Capability	No
Typical Dual Supply Voltage	±3I±5I±9I±12I±15 V
Typical Response Time	1.3 us
Typical Single Supply Voltage	3I5I9I12I15I18I24I28 V
Typical Voltage Gain	106.02 dB
Typical Voltage Gain Range	90 to 110 dB
Количество каналов на ИС	2
Максимальная рабочая температура	+70 °C
Типичное время реагирования	1.3мкс
Длина	4.9мм
Типичное одиночное напряжение питания	3 > 28 В
Типичное усиление по напряжению	106.02 dB
Производитель	Texas Instruments
Тип источника питания	Двойной, одиночный
Тип корпуса	SOIC
Тип монтажа	Поверхностный монтаж
Минимальная рабочая температура	0 °C
Ширина	3.9мм
Тип компаратора	Общее назначение
Высота	1.45мм
Тип выхода	Открытый коллектор
Число контактов	8
Размеры	4.9 x 3.9 x 1.45мм
Типичное двойное напряжение питания	±12 V, ±15 V, ±3 V, ±5 V, ±9 V
Ib - Входной ток смещения	250 nA
Ios - Входной ток разбаланса	50 nA
RoHS	N
Vos - Входное напряжение смещения нуля	5 mV
Вид монтажа	SMD/SMT
Время отклика	700 ns
Выходной ток на канал	16 mA
Категория продукта	Аналоговые компараторы
Количество каналов	2 Channel
Напряжение питания - макс.	36 V
Напряжение питания - мин.	2 V
Особенности	Small Size, Standard comparator
Отключение	No Shutdown
Подкатегория	Amplifier ICs
Продукт	Analog Comparators
Рабочее напряжение питания	2 V to 36 V
Рабочий ток источника питания	500 uA
Размер фабричной упаковки	95
Серия	LM393-N
Тип продукта	Analog Comparators
Торговая марка	Texas Instruments
Упаковка	Tube
Упаковка / блок	SOIC-8
Automotive	No
ECCN (US)	EAR99
EU RoHS	Not Compliant
Lead Shape	Gull-wing
Maximum Dual Supply Voltage (V)	±18
Maximum Input Bias Current (uA)	0.25 5V
Maximum Input Offset Voltage (mV)	5 30V
Maximum Operating Supply Voltage (V)	±18|36
Maximum Operating Temperature (°C)	70
Maximum Power Dissipation (mW)	510
Maximum Propagation Delay Time (ns)	700(Typ)
Maximum Quiescent Current (mA)	1 5V
Maximum Single Supply Voltage (V)	36
Maximum Test Temperature (°C)	70
Minimum Dual Supply Voltage (V)	±1
Minimum Operating Temperature (°C)	0
Minimum Single Supply Voltage (V)	2
Minimum Test Temperature (°C)	0
Packaging	Tube
Part Status	Active
PCB changed	8
Pin Count	8
PPAP	No
Standard Package Name	SOP
Supplier Package	SOIC
Typical Dual Supply Voltage (V)	±3|±5|±9|±12|±15
Typical Output Current (mA)	16 5V
Typical Response Time (us)	1.3
Typical Response Time Range (us)	0.5 to 5
Typical Single Supply Voltage (V)	3|5|9|12|15|18|24|28
Typical Voltage Gain (dB)	106.02
Typical Voltage Gain Range (dB)	90 to 110
Вес, г	0.73
