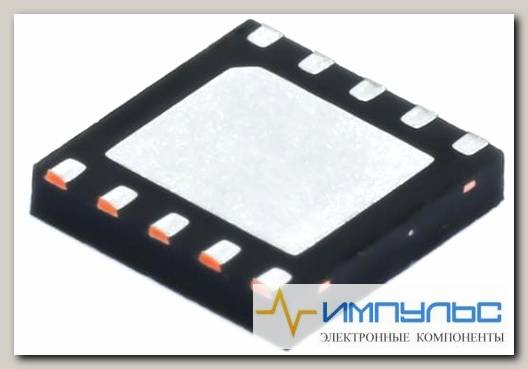

LM5100ASD/NOPB /Код si-704755
- Артикул: si-704755
Питание\ИС для управления питанием\Драйверы для управления затворомДрайверы для управления затвором 3A High Voltage High-Side and Low-Side Gate Driver 10-WSON -40 to 125
| Вид монтажа | SMD/SMT |
| Время нарастания | 430 ns |
| Время спада | 260 ns |
| Высота | 0.8 mm |
| Выходной ток | 3 A |
| Длина | 4 mm |
| Задержка распространения - макс. | 20 ns |
| Категория продукта | Драйверы для управления затвором |
| Количество выходов | 2 Output |
| Количество драйверов | 2 Driver |
| Максимальная рабочая температура | + 125 C |
| Максимальное время задержки включения | 1 ns |
| Максимальное время задержки выключения | 1 ns |
| Минимальная рабочая температура | 40 C |
| Напряжение питания - макс. | 14 V |
| Напряжение питания - мин. | 9 V |
| Особенности | Independent |
| Подкатегория | PMIC - Power Management ICs |
| Рабочее напряжение питания | 7.5 V to 14 V |
| Рабочий ток источника питания | 2 mA |
| Размер фабричной упаковки | 1000 |
| Серия | LM5100A |
| Технология | Si |
| Тип | High Side, Low Side |
| Тип логики | CMOS |
| Тип продукта | Gate Drivers |
| Торговая марка | Texas Instruments |
| Упаковка / блок | WSON-10 |
| Ширина | 4 mm |
| Base Product Number | LM5100 ->, |
| Channel Type | Independent |
| Current - Peak Output (Source, Sink) | 3A, 3A |
| Driven Configuration | Half-Bridge |
| ECCN | EAR99 |
| Gate Type | N-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | 118V |
| HTSUS | 8542.39.0001 |
| Input Type | Non-Inverting |
| Logic Voltage - VIL, VIH | 2.3V, - |
| Moisture Sensitivity Level (MSL) | 1 (Unlimited) |
| Mounting Type | Surface Mount |
| Number of Drivers | 2 |
| Operating Temperature | -40В°C ~ 125В°C (TJ) |
| Package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ®, |
| Package / Case | 10-WDFN Exposed Pad |
| REACH Status | REACH Unaffected |
| Rise / Fall Time (Typ) | 430ns, 260ns |
| RoHS Status | ROHS3 Compliant |
| Supplier Device Package | 10-WSON (4x4) |
| Voltage - Supply | 9V ~ 14V |
| Вес, г | 0.0496 |
