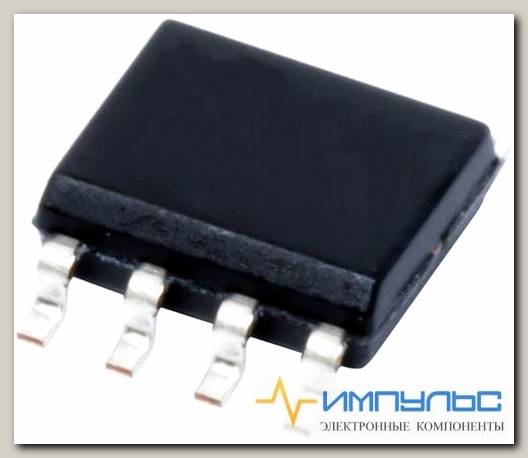

LMC6772BIM /Код si-381208

IC, COMP DUAL MRPWR CMOS 8-SO; Comparator Type:Micropower; No. of Comparators:2 Comparators; Response Time:4µs; Supply Voltage Range:2.7V to 15V; Comparator Case Style:SOIC; No. of Pins:8Pins; IC Output Type:CMOS, MOS, Open Collector / Drain, TTL; Operating Temperature Min:-40°C; Operating Temperature Max:85°C; Product Range:-; Automotive Qualification Standard:-; MSL:MSL 1 - Unlimited; SVHC:No SVHC (15-Jan-2019); No. of Comparators:2; Output Compatibility:CMOS; Supply Current:12µA; Termination Type:Surface Mount Device

Brand	Texas Instruments
CMRR - Common Mode Rejection Ratio	75 dB
Comparator Type	General Purpose
Dual Supply Voltage	+/-3 V, +/-5 V
Factory Pack Quantity	2500
GBP - Gain Bandwidth Product	-
Height	1.45 mm
Ib - Input Bias Current	0.04 pA
Input Type	Rail to Rail
Length	4.9 mm
Manufacturer	Texas Instruments
Maximum Dual Supply Voltage	+/-7.5 V
Maximum Operating Temperature	+85 C
Minimum Dual Supply Voltage	+/-1.35 V
Minimum Operating Temperature	-40 C
Mounting Style	SMD/SMT
Number of Channels	2 Channel
Operating Supply Current	20 uA
Operating Supply Voltage	3 V, 5 V, 9 V, 12 V
Output Type	Open Drain
Package / Case	SOIC-8 Narrow
Packaging	Reel
Product	Analog Comparators
Product Category	Analog Comparators
PSRR - Power Supply Rejection Ratio	80 dB
Response Time	4 us
RoHS	Details
Series	LMC6772
Shutdown	No Shutdown
Supply Type	Single, Dual
Supply Voltage - Max	15 V
Supply Voltage - Min	2.7 V
Technology	CMOS
Type	Micro Power Comparator
Unit Weight	0.005044 oz
Voltage Gain dB	100 dB
Vos - Input Offset Voltage	15 mV
Width	3.9 mm
CMRR - Коэффициент подавления синфазного сигнала	75 dB
Ib - Входной ток смещения	400 fA
PSRR - Коэффициент подавления помех по питанию	80 dB
Vcm - Синфазное напряжение	0.2 V
Vos - Входное напряжение смещения нуля	5 mV
Вид монтажа	SMD/SMT
Время отклика	4 us
Высота	1.45 mm
Длина	4.9 mm
Категория продукта	Аналоговые компараторы
Количество каналов	2 Channel
Максимальная рабочая температура	+ 85 C
Максимальное напряжение сдвоенного питания	+/- 7.5 V
Минимальная рабочая температура	40 C
Минимальное напряжение сдвоенного питания	+/- 1.35 V
Напряжение питания - макс.	15 V
Напряжение питания - мин.	2.7 V
Напряжение сдвоенного питания	+/- 3 V, +/- 5 V
Отключение	No Shutdown
Подкатегория	Amplifier ICs
Продукт	Analog Comparators
Рабочее напряжение питания	3 V, 5 V, 9 V, 12 V
Рабочий ток источника питания	20 uA
Размер фабричной упаковки	95
Серия	LMC6772
Технология	CMOS
Тип	Micro Power Comparator
Тип входа	Rail-to-Rail
Тип выхода	Open Drain
Тип компаратора	General Purpose
Тип питания	Single, Dual
Тип продукта	Analog Comparators
Торговая марка	Texas Instruments
Упаковка	Tube
Упаковка / блок	SOIC-8
Усиление по напряжению, дБ	100 dB
Ширина	3.9 mm
Base Product Number	LMC6772 ->,
CMRR, PSRR (Typ)	75dB CMRR, 80dB PSRR
Current - Input Bias (Max)	0.04pA @ 5V
Current - Output (Typ)	30mA
Current - Quiescent (Max)	20Вµ,A
ECCN	EAR99
HTSUS	8542.39.0001
Moisture Sensitivity Level (MSL)	1 (Unlimited)
Mounting Type	Surface Mount
Number of Elements	2
Operating Temperature	-40В°C ~ 85В°C
Package	Tube
Propagation Delay (Max)	10Вµ,s
REACH Status	REACH Unaffected
RoHS Status	ROHS3 Compliant
Supplier Device Package	8-SOIC
Voltage - Input Offset (Max)	15mV @ 5V
Voltage - Supply, Single/Dual (В±)	2.7V ~ 15V, В±1.35V ~ 7.5V
Вес, г	0.17
