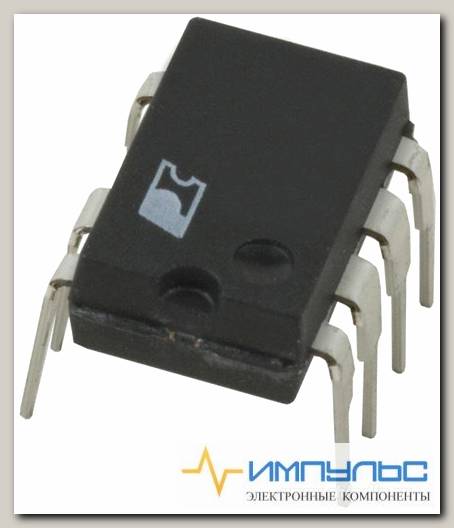

LNK302PN /Код si-195735

AC/DC CONV, BUCK-BOOST/FLYBACK, DIP-7; Input Voltage AC Min:85V; Input Voltage AC Max:265V; AC / DC Converter Case Style:DIP; No. of Pins:7Pins; Power Rating:-; Topology:Buck, Buck-Boost, Flyback; Operating Temperature Min:-40°C; Operating Temperature Max:150°C; Product Range:-; RoHS Phthalates Compliant:Yes; MSL:MSL 3 - 168 hours; SVHC:No SVHC (15-Jan-2018)

Brand	Power Integrations
Duty Cycle - Max	72%
Factory Pack Quantity	50
Input / Supply Voltage - Max	265 VAC
Input / Supply Voltage - Min	85 VAC
Manufacturer	Power Integrations
Maximum Operating Temperature	+150 C
Minimum Operating Temperature	-40 C
Mounting Style	Through Hole
Number of Outputs	1 Output
Operating Supply Current	200 uA
Output Current	80 mA
Output Voltage	12 V
Package / Case	DIP-8
Packaging	Tube
Product Category	AC/DC Converters
RoHS	Details
Series	LNK30
Switching Frequency	66 kHz
Tradename	LinkSwitch-TN
Type	Off Line Switcher
Unit Weight	0.080001 oz
Вид монтажа	Through Hole
Входное напряжение / напряжение питания - макс.	265 VAC
Входное напряжение / напряжение питания - мин.	85 VAC
Выходное напряжение	12 V
Выходной ток	80 mA
Категория продукта	Преобразователи переменного тока в постоянный
Количество выходов	1 Output
Коммерческое обозначение	LinkSwitch-TN
Максимальная рабочая температура	+ 150 C
Минимальная рабочая температура	40 C
Подкатегория	PMIC - Power Management ICs
Рабочий ток источника питания	200 uA
Рабочий цикл (макс.)	72 %
Размер фабричной упаковки	50
Серия	LNK30
Тип	Off Line Converter
Тип продукта	AC/DC Converters
Торговая марка	Power Integrations
Упаковка	Tube
Упаковка / блок	DIP-8
Частота переключений	66 kHz
Duty Cycle	69%
ECCN	EAR99
Fault Protection	Current Limiting, Open Loop, Over Temperature, Sho
Frequency - Switching	66kHz
HTSUS	8542.39.0001
Internal Switch(s)	Yes
Moisture Sensitivity Level (MSL)	1 (Unlimited)
Mounting Type	Through Hole
Operating Temperature	-40В°C ~ 150В°C (TJ)
Output Isolation	Non-Isolated
Package	Tube
REACH Status	REACH Unaffected
RoHS Status	RoHS Compliant
Supplier Device Package	DIP-8B
Topology	Buck, Buck-Boost, Flyback
Voltage - Breakdown	700V
