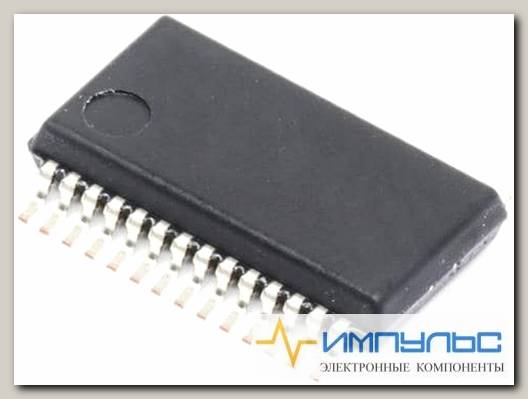

LTC1412IG /Код si-244312
- Артикул: si-244312
Аналого-цифровые преобразователи (АЦП) 12-B, 3Msps, Smpl A/D Conv
| Architecture | SAR |
| Differential Input | Yes |
| Differential Linearity Error | ' ±1LSB |
| Digital Supply Support | YES |
| Dual Supply Voltage (Max) | ' ±5.25(V) |
| Dual Supply Voltage (Min) | ' ±4.75(V) |
| Dual Supply Voltage (Typ) | ' ±5(V) |
| Full Scale Error | ' ±15LSB |
| Input Polarity | Bipolar |
| Input Type | Voltage |
| Integral Nonlinearity Error | ' ±1LSB(LSB) |
| Interface Type | Parallel |
| Mounting | Surface Mount |
| No Missing Codes | 12 |
| Number of Elements | 1 |
| Number of Input Channels | 1 |
| Operating Temp Range | -40C to 85C |
| Operating Temperature Classification | Industrial |
| Package Type | SSOP |
| Packaging | Rail/Tube |
| Pin Count | 28 |
| Power Dissipation | 220(W) |
| Power Supply Requirement | Dual |
| Rad Hardened | No |
| Rated Input Volt | ' ±2.5V |
| Reference Voltage | INTERNAL/EXTERNAL(V) |
| Resolution | 12Bit |
| Sample and Hold | YES |
| Sample Rate | 3MSPS(KSPS) |
| Single Supply Voltage (Max) | Not Required(V) |
| Single Supply Voltage (Min) | Not Required(V) |
| Single Supply Voltage (Typ) | Not Required(V) |
| Single-Ended Input | YES |
| DNL - дифференциальная нелинейность | 0.25 LSB |
| INL - интегральная нелинейность | 0.35 LSB |
| Pd - рассеивание мощности | 150 mW |
| SFDR - динамический диапазон без паразитных составляющих | 82 dB |
| SINAD - отношение сигнала к шуму и искажениям | 72.5 dB |
| THD - коэффициент нелинейных искажений | 80 dB |
| Вид монтажа | SMD/SMT |
| Высота | 2 mm |
| Категория продукта | Аналого-цифровые преобразователи (АЦП) |
| Количество каналов | 1 Channel |
| Напряжение питания для аналоговых устройств | 5 V |
| Отключение | No Shutdown |
| Подкатегория | Data Converter ICs |
| Размер фабричной упаковки | 47 |
| Разрешение | 12 bit |
| Серия | LTC1412 |
| Тип | Precision |
| Тип входа | Differential/Pseudo-Differential/Single-Ended |
| Тип интерфейса | Parallel |
| Тип продукта | ADCs - Analog to Digital Converters |
| Тип ссылки | Internal |
| Торговая марка | Analog Devices |
| Упаковка | Tube |
| Упаковка / блок | SSOP-28 |
| Частота дискретизации | 3 MS/s |
