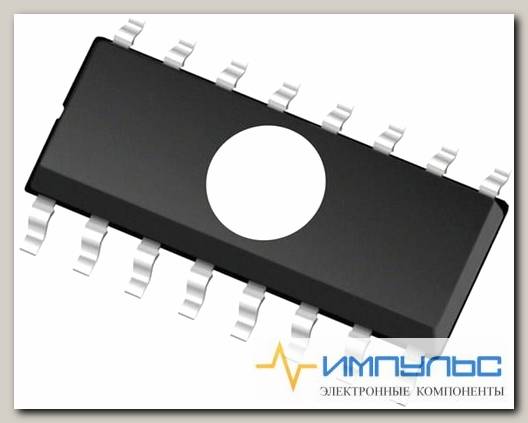

MC14015BDG /Код si-547988
- Артикул: si-547988
Serial In Parallel Out, 4000/14000/40000 Series, 4-Bit, Right Direction, True Output, CMOS, PDSO16
| Direction Type | Uni-Directional |
| Logic Family | 4000 |
| Logical Function | Shift Register |
| Mode Of Operation | SERIAL TO PARALLEL |
| Mounting | Surface Mount |
| Number of Elements | 2 |
| Number of Bits | 4 |
| Number of Count Input Enables | 0 |
| Number of Inputs | 1 |
| Number of Outputs | 4 |
| Number of Selection Inputs per Element | 0 |
| Operating Supply Voltage (Max) | 18(V) |
| Operating Supply Voltage (Min) | 3(V) |
| Operating Supply Voltage (Typ) | 3.3/5/9/12/15(V) |
| Operating Temp Range | -55C to 125C |
| Operating Temperature Classification | Military |
| Output Type | Standard |
| Package Type | SOIC |
| Packaging | Tape and Reel |
| Parallel Enable Input | NO |
| Pin Count | 16 |
| Propagation Delay Time | 750(ns) |
| Quiescent Current (Max) | 0.02(mA) |
| Rad Hardened | No |
| Technology | CMOS |
| Terminal Count Output | NO |
| Triggering Type | POSITIVE-EDGE |
| Type | Not Required |
| Вид монтажа | SMD/SMT |
| Время задержки распространения | 750 ns, 250 ns, 170 ns |
| Категория продукта | Регистры сдвига счетчика |
| Количество входных линий | 1 |
| Количество выходных линий | 4 |
| Количество контуров | 2 |
| Количество цифровых разрядов | 4 bit |
| Максимальная рабочая температура | + 125 C |
| Минимальная рабочая температура | 55 C |
| Напряжение питания - макс. | 18 V |
| Подкатегория | Logic ICs |
| Последовательность счёта | Serial to Parallel |
| Рабочее напряжение питания | 3 V to 18 V |
| Размер фабричной упаковки | 48 |
| Семейство логических элементов | MC14 |
| Серия | MC14015B |
| Тип логики | CMOS |
| Тип продукта | Counter Shift Registers |
| Торговая марка | ON Semiconductor |
| Упаковка | Tube |
| Упаковка / блок | SOIC-16 |
| Функция | Shift Register |
| Ширина | 4 mm |
