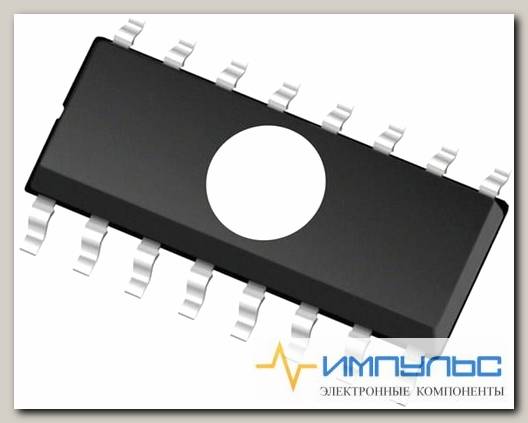

MC14022BDG /Код si-549352
- Артикул: si-549352
Полупроводниковые приборы\Логические ИС\Регистры сдвига счетчикаРегистры сдвига счетчика 3-18V Octal 4-Stage
| Вид монтажа | SMD/SMT |
| Время задержки распространения | 1000 ns, 460 ns, 350 ns |
| Категория продукта | Регистры сдвига счетчика |
| Количество входных линий | 1 |
| Количество выходных линий | 8 |
| Количество контуров | 1 |
| Количество цифровых разрядов | 4 bit |
| Максимальная рабочая температура | + 125 C |
| Минимальная рабочая температура | 55 C |
| Напряжение питания - макс. | 18 V |
| Подкатегория | Logic ICs |
| Последовательность счёта | Up |
| Рабочее напряжение питания | 3 V to 18 V |
| Размер фабричной упаковки | 48 |
| Семейство логических элементов | 14022 |
| Серия | MC14022B |
| Тип логики | CMOS |
| Тип продукта | Counter Shift Registers |
| Тип счётчика | Octal |
| Торговая марка | ON Semiconductor |
| Упаковка | Tube |
| Упаковка / блок | SOIC-16 |
| Функция | Counter/Divider |
| Ширина | 4 mm |
| EU RoHS | Compliant |
| ECCN (US) | EAR99 |
| Part Status | Active |
| HTS | 8542.39.00.01 |
| Type | Octal |
| Logic Family | 4000 |
| Logic Function | Counter/Divider |
| Operation Mode | UP Counter |
| Number of Elements per Chip | 1 |
| Number of Element Inputs | 1 |
| Number of Count Input Enables | 0 |
| Number of Selection Inputs per Element | 0 |
| Number of Element Outputs | 8 |
| Number of Stages | 4 |
| Direction Type | Uni-Directional |
| Triggering Type | Positive-Edge/Negative-Edge |
| Maximum Propagation Delay Time @ Maximum CL (ns) | 350@15V|460@10V|1000@5V |
| Absolute Propagation Delay Time (ns) | 1000 |
| Process Technology | CMOS |
| Minimum Operating Supply Voltage (V) | 3 |
| Typical Operating Supply Voltage (V) | 15|12|5|9|3.3 |
| Maximum Operating Supply Voltage (V) | 18 |
| Maximum Quiescent Current (mA) | 0.02 |
| Propagation Delay Test Condition (pF) | 50 |
| Parallel Enable Input | No |
| Terminal Count Output | Yes |
| Minimum Operating Temperature (°C) | -55 |
| Maximum Operating Temperature (°C) | 125 |
| Supplier Temperature Grade | Automotive |
| Packaging | Tube |
| Standard Package Name | SOP |
| Pin Count | 16 |
| Supplier Package | SOIC |
| Mounting | Surface Mount |
| Package Height | 1.5(Max) |
| Package Length | 10(Max) |
| Package Width | 4(Max) |
| PCB changed | 16 |
| Lead Shape | Gull-wing |
| Вес, г | 0.666 |
