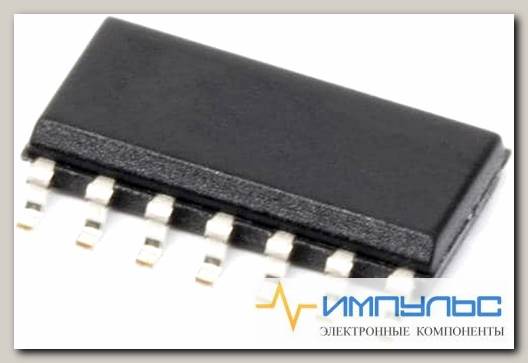

MC14024BDG /Код si-548174
- Артикул: si-548174
Полупроводниковые приборы\Логические ИС\Регистры сдвига счетчикаРегистры сдвига счетчика 3-18V 7-Segment Ripple
| Вид монтажа | SMD/SMT |
| Время задержки распространения | 2000 ns, 750 ns, 565 ns |
| Категория продукта | Регистры сдвига счетчика |
| Количество входных линий | 1 |
| Количество выходных линий | 7 |
| Количество контуров | 1 |
| Количество цифровых разрядов | 7 bit |
| Максимальная рабочая температура | + 125 C |
| Минимальная рабочая температура | 55 C |
| Напряжение питания - макс. | 18 V |
| Подкатегория | Logic ICs |
| Последовательность счёта | Up |
| Рабочее напряжение питания | 3 V to 18 V |
| Размер фабричной упаковки | 55 |
| Семейство логических элементов | 14024 |
| Серия | MC14024B |
| Тип логики | CMOS |
| Тип продукта | Counter Shift Registers |
| Тип счётчика | Ripple |
| Торговая марка | ON Semiconductor |
| Упаковка | Tube |
| Упаковка / блок | SOIC-14 |
| Функция | Counter/Divider |
| Ширина | 4 mm |
| Количество элементов | 1 |
| Длина | 8.75мм |
| Минимальное рабочее напряжение питания | 3 В |
| Производитель | ON Semiconductor |
| Тип корпуса | SOIC |
| Тип монтажа | Поверхностный монтаж |
| Рабочий режим | Суммирующий счетчик |
| Высота | 1.5мм |
| Логическая функция | Счетчик, делитель |
| Количество ступеней | 7 |
| Тип пуска | Отрицательный перепад |
| Максимальное рабочее напряжение питания | 18 В |
| Число контактов | 14 |
| Размеры | 8.75 x 4 x 1.5мм |
| Тип счетчика | Двоичный |
| Тип направления | Однонаправленный |
| Absolute Propagation Delay Time (ns) | 2000 |
| Automotive | No |
| Direction Type | Uni-Directional |
| ECCN (US) | EAR99 |
| EU RoHS | Compliant |
| Lead Shape | Gull-wing |
| Logic Family | 4000 |
| Logic Function | Counter/Divider |
| Maximum Operating Supply Voltage (V) | 18 |
| Maximum Operating Temperature (°C) | 125 |
| Maximum Propagation Delay Time @ Maximum CL (ns) | 2000 5V|750 10V|565 15V |
| Maximum Quiescent Current (mA) | 0.02 |
| Minimum Operating Supply Voltage (V) | 3 |
| Minimum Operating Temperature (°C) | -55 |
| Mounting | Surface Mount |
| Number of Count Input Enables | 0 |
| Number of Element Inputs | 1 |
| Number of Element Outputs | 7 |
| Number of Elements per Chip | 1 |
| Number of Selection Inputs per Element | 0 |
| Number of Stages | 7 |
| Operation Mode | UP Counter |
| Packaging | Tube |
| Parallel Enable Input | No |
| Part Status | Active |
| PCB changed | 14 |
| Pin Count | 14 |
| PPAP | No |
| Process Technology | CMOS |
| Propagation Delay Test Condition (pF) | 50 |
| Standard Package Name | SOP |
| Supplier Package | SOIC N |
| Supplier Temperature Grade | Automotive |
| Terminal Count Output | No |
| Triggering Type | Negative-Edge |
| Type | Binary |
| Typical Operating Supply Voltage (V) | 3.3|5|9|12|15 |
| Logical Function | Counter/Divider |
| Mode Of Operation | UP COUNTER |
| Number of Elements | 1 |
| Number of Bits | 7 |
| Number of Inputs | 1 |
| Number of Outputs | 7 |
| Operating Supply Voltage (Max) | 18(V) |
| Operating Supply Voltage (Min) | 3(V) |
| Operating Supply Voltage (Typ) | 3.3/5/9/12/15(V) |
| Operating Temp Range | -55C to 125C |
| Operating Temperature Classification | Military |
| Package Type | SOIC N |
| Propagation Delay Time | 2000(ns) |
| Quiescent Current (Max) | 0.02(mA) |
| Rad Hardened | No |
| Technology | CMOS |
| Вес, г | 0.338 |
