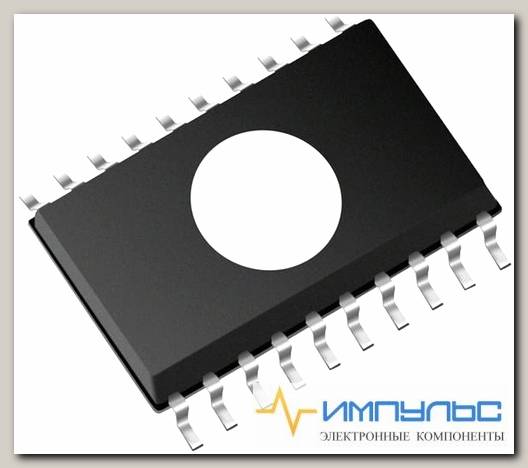

MC74ACT245DTG /Код si-455608

BIDIR TRANSCEIVER, OCTAL, TSSOP-20; Logic Family / Base Number:74ACT245; Logic Device Type:Transceiver, Bidirectional; Logic Case Style:TSSOP; No. of Pins:20Pins; Supply Voltage Min:4.5V; Supply Voltage Max:5.5V; Logic IC Family:74ACT; Logic IC Base Number:74245; Operating Temperature Min:-40°C; Operating Temperature Max:85°C; Product Range:-; Automotive Qualification Standard:-; RoHS Phthalates Compliant:Yes; MSL:MSL 1 - Unlimited; SVHC:No SVHC (27-Jun-2018)

Brand	ON Semiconductor
Factory Pack Quantity	2500
Function	Bus Transceiver
Height	1.05 mm
High Level Output Current	-24 mA
Input Level	TTL
Length	6.6 mm
Logic Family	ACT
Low Level Output Current	24 mA
Manufacturer	ON Semiconductor
Maximum Operating Temperature	+85 C
Minimum Operating Temperature	-40 C
Mounting Style	SMD/SMT
Number of Channels	8
Number of Circuits	8
Operating Supply Current	8 uA
Operating Supply Voltage	4.5 V to 5.5 V
Output Level	CMOS
Output Type	3-State
Package / Case	TSSOP-20
Packaging	Reel
Pd - Power Dissipation	200 mW
Polarity	Non-Inverting
Product	CMOS
Product Category	Bus Transceivers
Propagation Delay Time	5 ns
RoHS	Details
Series	MC74ACT245
Supply Current - Max	8 uA
Supply Voltage - Max	5.5 V
Supply Voltage - Min	4.5 V
Technology	CMOS
Unit Weight	0.006737 oz
Width	4.5 mm
Pd - рассеивание мощности	200 mW
Вид монтажа	SMD/SMT
Время задержки распространения	8 ns
Высота	1.05 mm
Выходной ток высокого уровня	24 mA
Выходной ток низкого уровня	24 mA
Выходной уровень	CMOS
Длина	6.6 mm
Категория продукта	Шинные трансиверы
Количество каналов	8
Количество контуров	8
Максимальная рабочая температура	+ 85 C
Минимальная рабочая температура	40 C
Напряжение питания - макс.	8 uA, 5.5 V
Напряжение питания - мин.	4.5 V
Подкатегория	Logic ICs
Полярность	Non-Inverting
Продукт	CMOS
Рабочее напряжение питания	4.5 V to 5.5 V
Размер фабричной упаковки	75
Семейство логических элементов	ACT
Серия	MC74ACT245
Технология	CMOS
Тип выхода	3-State
Тип продукта	Bus Transceivers
Торговая марка	ON Semiconductor
Упаковка	Tube
Упаковка / блок	TSSOP-20
Уровень входа	TTL
Функция	Bus Transceiver
Ширина	4.5 mm
Logic Function	Transceiver
Maximum High Level Output Current	-24mA
Maximum Low Level Output Current	24mA
Maximum Operating Supply Voltage	5.5 V
Maximum Propagation Delay Time @ Maximum CL	9 ns @ 50 pF
Minimum Operating Supply Voltage	4.5 V
Mounting Type	Surface Mount
Number of Channels per Chip	8
Number of Elements per Chip	1
Package Type	TSSOP
Pin Count	20
Propagation Delay Test Condition	50pF
Вес, г	0.28
