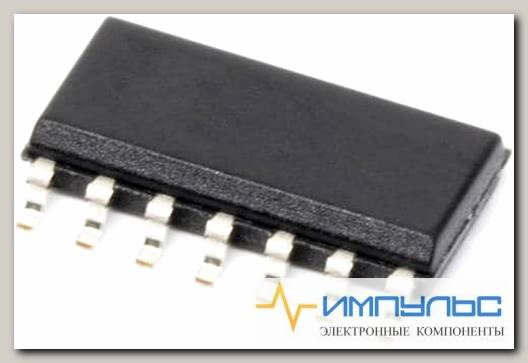

MC74HC164ADG /Код si-545260
- Артикул: si-545260
Полупроводниковые приборы\Логические ИС\Регистры сдвига счетчикаРегистры сдвига счетчика 2-6V 8-Bit Serial In Parallel Out Shift
| Вид монтажа | SMD/SMT |
| Время задержки распространения | 160 ns, 100 ns, 32 ns, 27 ns |
| Категория продукта | Регистры сдвига счетчика |
| Количество входных линий | 2 |
| Количество выходных линий | 8 |
| Количество контуров | 1 |
| Количество цифровых разрядов | 8 bit |
| Максимальная рабочая температура | + 125 C |
| Минимальная рабочая температура | 55 C |
| Напряжение питания - макс. | 6 V |
| Подкатегория | Logic ICs |
| Последовательность счёта | Serial to Parallel |
| Рабочее напряжение питания | 2 V to 6 V |
| Размер фабричной упаковки | 55 |
| Семейство логических элементов | 74HC |
| Серия | MC74HC164A |
| Тип логики | CMOS |
| Тип продукта | Counter Shift Registers |
| Торговая марка | ON Semiconductor |
| Упаковка | Tube |
| Упаковка / блок | SOIC-14 |
| Функция | Shift Register |
| Ширина | 4 mm |
| Absolute Propagation Delay Time (ns) | 260 |
| Automotive | No |
| Direction Type | Uni-Directional |
| ECCN (US) | EAR99 |
| EU RoHS | Compliant |
| Lead Shape | Gull-wing |
| Logic Family | HC |
| Logic Function | Shift Register |
| Maximum Operating Supply Voltage (V) | 6 |
| Maximum Operating Temperature (°C) | 125 |
| Maximum Propagation Delay Time @ Maximum CL (ns) | 160 2V|100 3V|32 4.5V|27 6V |
| Maximum Quiescent Current (mA) | 0.004 |
| Minimum Operating Supply Voltage (V) | 2 |
| Minimum Operating Temperature (°C) | -55 |
| Mounting | Surface Mount |
| Number of Count Input Enables | 0 |
| Number of Element Inputs | 2 |
| Number of Element Outputs | 8 |
| Number of Elements per Chip | 1 |
| Number of Selection Inputs per Element | 0 |
| Number of Stages | 8 |
| Operation Mode | Serial to Parallel |
| Packaging | Tube |
| Parallel Enable Input | No |
| Part Status | Active |
| PCB changed | 14 |
| Pin Count | 14 |
| PPAP | No |
| Process Technology | CMOS |
| Propagation Delay Test Condition (pF) | 50 |
| Reset Type | Asynchronous |
| Standard Package Name | SOP |
| Supplier Package | SOIC N |
| Terminal Count Output | No |
| Triggering Type | Positive-Edge |
| Typical Operating Supply Voltage (V) | 2.5|3.3|5 |
| Logical Function | Shift Register |
| Mode Of Operation | SERIAL TO PARALLEL |
| Number of Elements | 1 |
| Number of Bits | 8 |
| Number of Inputs | 2 |
| Number of Outputs | 8 |
| Operating Supply Voltage (Max) | 6(V) |
| Operating Supply Voltage (Min) | 2(V) |
| Operating Supply Voltage (Typ) | 2.5/3.3/5(V) |
| Operating Temp Range | -55C to 125C |
| Operating Temperature Classification | Military |
| Output Type | Standard |
| Package Type | SOIC N |
| Propagation Delay Time | 260(ns) |
| Quiescent Current (Max) | 0.004(mA) |
| Rad Hardened | No |
| Technology | CMOS |
| Type | Not Required |
| Вес, г | 0.338 |
