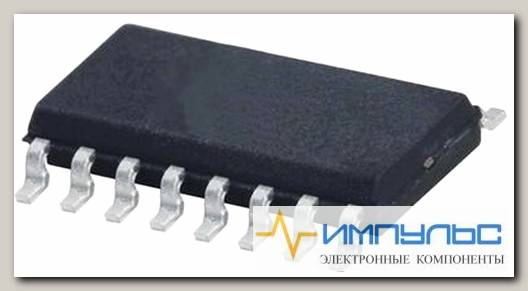

MC74HC238ADR2G, Декодер/демультиплексор, семейство, 74HC238, 8 выходов, питание 2В до 6В, SOIC-16 /Код si-501891
- Артикул: si-501891
Полупроводники - Микросхемы\Логика\Кодеры / ДекодерыКодеры, декодеры, мультиплексоры и демультиплексоры IC DECODER/DEMUX HS 3-8
| Базовый Номер / Семейство Логики | 74HC238 |
| Базовый Номер Микросхемы Логики | 74238 |
| Количество Выводов | 16вывод(-ов) |
| Количество Выходов | 8выход(-ов) |
| Максимальная Рабочая Температура | 125 C |
| Максимальное Напряжение Питания | 6В |
| Минимальная Рабочая Температура | -55 C |
| Минимальное Напряжение Питания | 2В |
| Семейство Логической Микросхемы | 74HC |
| Стиль Корпуса Микросхемы Логики | SOIC |
| Тип Логики | Декодер/Демультиплексор |
| Уровень Чувствительности к Влажности (MSL) | MSL 1-Безлимитный |
| EU RoHS | Compliant |
| ECCN (US) | EAR99 |
| Part Status | Active |
| HTS | 8542.39.00.01 |
| Logic Family | HC |
| Logic Function | Decoder/Demultiplexer |
| Demultiplexing Capability | 1-of-8 |
| Number of Elements per Chip | 1 |
| Number of Element Inputs | 3 |
| Number of Input Enables per Element | 3 |
| Number of Element Outputs | 8 |
| Number of Output Enables per Element | 0 |
| Polarity | Non-Inverting |
| Maximum Propagation Delay Time @ Maximum CL (ns) | 135@2V|27@4.5V|90@3V|23@6V |
| Absolute Propagation Delay Time (ns) | 205 |
| Process Technology | CMOS |
| Maximum Low Level Output Current (mA) | 5.2 |
| Maximum High Level Output Current (mA) | -5.2 |
| Minimum Operating Supply Voltage (V) | 2 |
| Typical Operating Supply Voltage (V) | 5|3.3|2.5 |
| Maximum Operating Supply Voltage (V) | 6 |
| Maximum Quiescent Current (mA) | 0.004 |
| Propagation Delay Test Condition (pF) | 50 |
| Minimum Operating Temperature (°C) | -55 |
| Maximum Operating Temperature (°C) | 125 |
| Packaging | Tape and Reel |
| Pin Count | 16 |
| Supplier Package | SOIC |
| Standard Package Name | SOP |
| Mounting | Surface Mount |
| Package Height | 1.5(Max) |
| Package Length | 10(Max) |
| Package Width | 4(Max) |
| PCB changed | 16 |
| Lead Shape | Gull-wing |
| Pd - рассеивание мощности | 500 mW (1/2 W) |
| Вид монтажа | SMD/SMT |
| Время задержки распространения | 19 ns |
| Категория продукта | Кодеры, декодеры, мультиплексоры и демультиплексор |
| Количество входных линий | 6 Input |
| Количество выходных линий | 8 Output |
| Количество цифровых разрядов | 3 bit |
| Напряжение питания - макс. | 6 V |
| Напряжение питания - мин. | 2 V |
| Подкатегория | Logic ICs |
| Продукт | Decoders / Demultiplexers |
| Размер фабричной упаковки | 2500 |
| Семейство логических элементов | 74HC |
| Серия | MC74HC238A |
| Тип продукта | Encoders, Decoders, Multiplexers Demultiplexers |
| Торговая марка | ON Semiconductor |
| Упаковка / блок | SOIC-16 |
| Вес, г | 0.36 |
