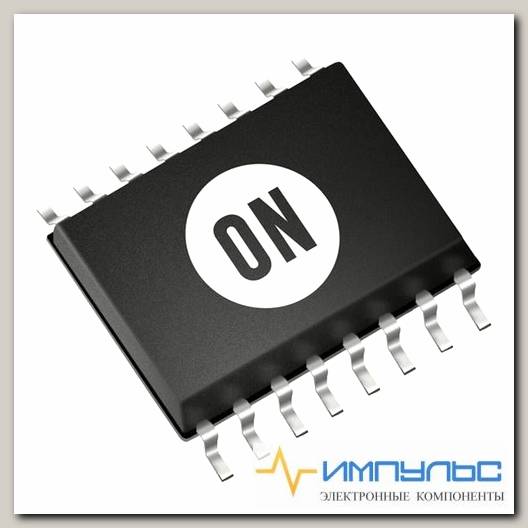

MC74HC595ADTG /Код si-547244
- Артикул: si-547244
Полупроводниковые приборы\Логические ИС\Регистры сдвига счетчикаРегистры сдвига счетчика 8-Bit 3 State Shift
| Вид монтажа | SMD/SMT |
| Время задержки распространения | 140 ns, 100 ns, 28 ns, 24 ns |
| Категория продукта | Регистры сдвига счетчика |
| Количество входных линий | 3 |
| Количество выходных линий | 3 |
| Количество контуров | 2 |
| Количество цифровых разрядов | 8 bit |
| Максимальная рабочая температура | + 125 C |
| Минимальная рабочая температура | 55 C |
| Напряжение питания - макс. | 6 V |
| Подкатегория | Logic ICs |
| Последовательность счёта | Serial to Serial/Parallel |
| Рабочее напряжение питания | 2 V to 6 V |
| Размер фабричной упаковки | 96 |
| Семейство логических элементов | 74HC |
| Серия | MC74HC595A |
| Тип выхода | 3-State |
| Тип логики | CMOS |
| Тип продукта | Counter Shift Registers |
| Торговая марка | ON Semiconductor |
| Упаковка | Tube |
| Упаковка / блок | TSSOP-16 |
| Функция | Shift Register |
| Ширина | 4.5 mm |
| Direction Type | Uni-Directional |
| Logic Family | HC |
| Logical Function | Shift Register |
| Mounting | Surface Mount |
| Number of Elements | 1 |
| Number of Bits | 8 |
| Number of Count Input Enables | 0 |
| Number of Inputs | 1 |
| Number of Outputs | 9 |
| Number of Selection Inputs per Element | 0 |
| Operating Supply Voltage (Max) | 6(V) |
| Operating Supply Voltage (Min) | 2(V) |
| Operating Supply Voltage (Typ) | 2.5/3.3/5(V) |
| Operating Temp Range | -55C to 125C |
| Operating Temperature Classification | Military |
| Output Type | 3-State |
| Package Type | TSSOP |
| Packaging | Tape and Reel |
| Parallel Enable Input | NO |
| Pin Count | 16 |
| Propagation Delay Time | 225(ns) |
| Quiescent Current (Max) | 0.004(mA) |
| Rad Hardened | No |
| Reset Type | ASYNCHRONOUS |
| Technology | CMOS |
| Terminal Count Output | NO |
| Triggering Type | POSITIVE-EDGE |
| Type | Not Required |
| Вес, г | 0.173 |
