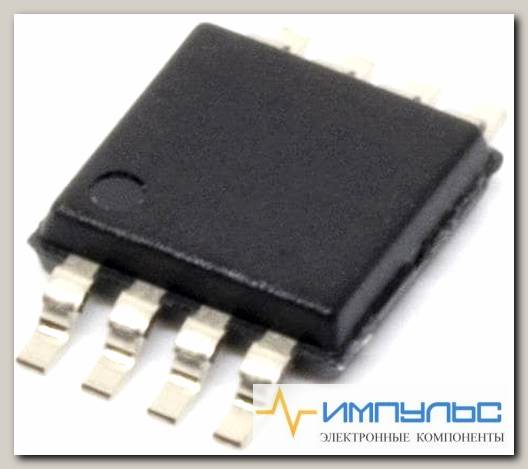

MCP14A0601-E/MS /Код si-695920
- Артикул: si-695920
Полупроводниковые приборы\Интегральные схемы - ИС\ИС для управления питанием\Драйверы для управления затворомДрайверы для управления затвором 6.0A Single Inverting MOSFET Driver, MSOP8
| Pd - рассеивание мощности | 0.63 W |
| Вид монтажа | SMD/SMT |
| Время нарастания | 10 ns |
| Время спада | 10 ns |
| Выходное напряжение | 0.025 V, 4.475 V |
| Выходной ток | 6 A |
| Категория продукта | Драйверы для управления затвором |
| Количество выходов | 1 Output |
| Количество драйверов | 1 Driver |
| Конфигурация | Inverting |
| Максимальная рабочая температура | + 125 C |
| Максимальное время задержки включения | 29 ns |
| Максимальное время задержки выключения | 29 ns |
| Минимальная рабочая температура | 40 C |
| Напряжение питания - макс. | 18 V |
| Напряжение питания - мин. | 4.5 V |
| Особенности | High Capacitive Load Drive, Short Delay Time |
| Отключение | No Shutdown |
| Подкатегория | PMIC - Power Management ICs |
| Продукт | MOSFET Gate Drivers |
| Рабочий ток источника питания | 330 uA |
| Размер фабричной упаковки | 100 |
| Серия | MCP14A0601 |
| Технология | Si |
| Тип | Inverting |
| Тип продукта | Gate Drivers |
| Торговая марка | Microchip Technology |
| Упаковка | Tube |
| Упаковка / блок | MSOP-8 |
| Чувствительный к влажности | Yes |
| Base Product Number | MCP14A0601 ->, |
| Channel Type | Single |
| Current - Peak Output (Source, Sink) | 6A, 6A |
| Driven Configuration | Low-Side |
| ECCN | EAR99 |
| Gate Type | N-Channel, P-Channel MOSFET |
| HTSUS | 8542.39.0001 |
| Input Type | Inverting |
| Logic Voltage - VIL, VIH | 0.8V, 2V |
| Moisture Sensitivity Level (MSL) | 3 (168 Hours) |
| Mounting Type | Surface Mount |
| Number of Drivers | 1 |
| Operating Temperature | -40В°C ~ 150В°C (TJ) |
| Package | Tube |
| Package / Case | 8-TSSOP, 8-MSOP (0.118, 3.00mm Width) |
| REACH Status | REACH Unaffected |
| Rise / Fall Time (Typ) | 10ns, 10ns |
| RoHS Status | ROHS3 Compliant |
| Supplier Device Package | 8-MSOP |
| Voltage - Supply | 4.5V ~ 18V |
