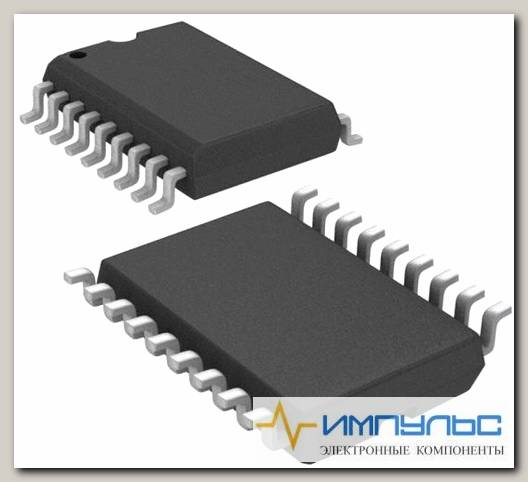

MCP23S08-E/SO /Код si-302251
- Артикул: si-302251
Микросхемы / Интерфейсы / Расширители входов/выходовРасширитель портов шины SPI 8Б 18SOIC
| корпус | SO18 |
| EU RoHS | Compliant |
| ECCN (US) | EAR99 |
| Part Status | Active |
| HTS | 8542.39.00.01 |
| Package Length | 11.55 |
| Mounting | Surface Mount |
| Package Width | 7.5 |
| Lead Shape | Gull-wing |
| PCB changed | 18 |
| Package Height | 2.05(Min) |
| Number of I/Os | 8 |
| Number of Addresses | 4 |
| Manual Reset | Yes |
| Interface Type | SPI |
| Interface Speed (kHz) | 10000 |
| Interrupt Output | Yes |
| Output Type | Quasi Bidirectional |
| Minimum Operating Supply Voltage (V) | 1.8 |
| Maximum Operating Supply Voltage (V) | 5.5 |
| Maximum Quiescent Current (uA) | 1 |
| Minimum Operating Temperature (°C) | -40 |
| Maximum Operating Temperature (°C) | 125 |
| Supplier Temperature Grade | Extended |
| Packaging | Tube |
| Standard Package Name | SOP |
| Pin Count | 18 |
| Supplier Package | SOIC W |
| Интерфейс | SPI |
| Brand | Microchip |
| Тип корпуса | SOIC |
| Mounting Type | Поверхностный монтаж |
| Number of I/O Channels | 8 |
| Clock Frequency | 10МГц |
| Number of Pins | 18 |
| Pd - рассеивание мощности | 700 mW |
| Вид монтажа | SMD/SMT |
| Время задержки распространения | 50 ns |
| Входное напряжение | 1.8 V to 5.5 V |
| Выходное напряжение | 1.8 V to 4.5 V |
| Выходной ток | 25 mA |
| Категория продукта | Интерфейсные элементы - Расширительные модули ввод |
| Количество входов/выходов | 8 I/O |
| Максимальная рабочая температура | + 125 C |
| Максимальная тактовая частота | 10 MHz |
| Минимальная рабочая температура | 40 C |
| Подкатегория | Interface ICs |
| Продукт | I/O Expanders |
| Рабочее напряжение питания | 1.8 V to 5.5 V |
| Рабочий ток источника питания | 1 mA |
| Размер фабричной упаковки | 42 |
| Семейство логических элементов | MCP23S08 |
| Тип | I/O Expander |
| Тип интерфейса | Serial, SPI |
| Тип логики | I/O Expander |
| Тип продукта | I/O Expanders |
| Торговая марка | Microchip Technology |
| Упаковка | Tube |
| Упаковка / блок | SOIC-18 |
| Устройства для прерывания вывода | With Interrupt |
| Factory Pack Quantity | 42 |
| Input Voltage | 1.8 V to 5.5 V |
| Logic Family | MCP23S08 |
| Logic Type | I/O Expander |
| Manufacturer | Microchip |
| Maximum Clock Frequency | 10 MHz |
| Maximum Operating Temperature | +125 C |
| Minimum Operating Temperature | -40 C |
| Mounting Style | SMD/SMT |
| Operating Supply Current | 1 mA |
| Operating Supply Voltage | 1.8 V to 5.5 V |
| Output Current | 25 mA |
| Output Voltage | 1.8 V to 4.5 V |
| Package / Case | SOIC-18 |
| Pd - Power Dissipation | 700 mW |
| Product | I/O Expanders |
| Product Category | Interface-I/O Expanders |
| Propagation Delay Time | 50 ns |
| RoHS | Details |
| Type | I/O Expander |
| Interface | SPI |
| Package Type | SOIC |
| Вес, г | 0.93 |
