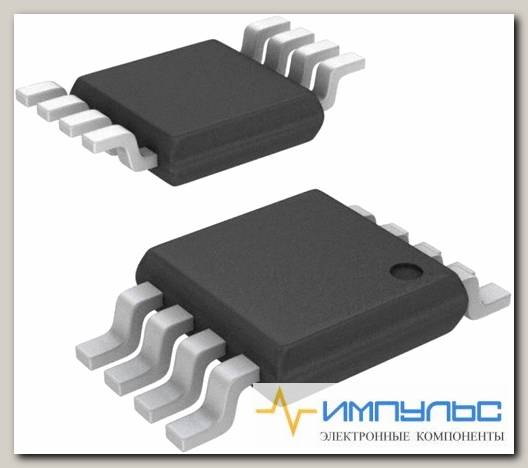

Микросхема AD8212YRMZ /Код si-402505
- Артикул: si-402505
Current Monitor Regulator High-Side 500ВµA 8-MSOP
| Accuracy | В±1% |
| Base Product Number | AD8212 ->, |
| Current - Output | 500Вµ,A |
| ECCN | EAR99 |
| Function | Current Monitor |
| HTSUS | 8542.39.0001 |
| Moisture Sensitivity Level (MSL) | 1 (Unlimited) |
| Mounting Type | Surface Mount |
| Operating Temperature | -40В°C ~ 125В°C |
| Package | Tube |
| Package / Case | 8-TSSOP, 8-MSOP (0.118, 3.00mm Width) |
| REACH Status | REACH Unaffected |
| RoHS Status | ROHS3 Compliant |
| Sensing Method | High-Side |
| Supplier Device Package | 8-MSOP |
| Video File | Introducing Power by Linear |
| Voltage - Input | 7V ~ 65V |
| Amplifier Type | Current Shunt Monitor |
| Brand | Analog Devices |
| CMRR - Common Mode Rejection Ratio | 100 dB |
| Description/Function | High CMV shunt monitor |
| Development Kit | EVAL-CN0218-SDPZ |
| Factory Pack Quantity | 50 |
| GBP - Gain Bandwidth Product | 1 MHz |
| Height | 0.85 mm |
| Ib - Input Bias Current | 200 uA |
| Length | 3 mm |
| Manufacturer | Analog Devices Inc. |
| Maximum Input Resistance | 5 MOhms |
| Maximum Operating Temperature | +125 C |
| Minimum Operating Temperature | -40 C |
| Mounting Style | SMD/SMT |
| Number of Channels | 1 Channel |
| Operating Supply Current | 220 uA |
| Operating Supply Voltage | 9 V, 12 V, 15 V, 18 V, 24 V, 28 V |
| Output Current per Channel | 500 uA |
| Output Voltage | -5 V |
| Packaging | Tube |
| Product | Current Sense Amplifiers |
| Product Category | Current Sense Amplifiers |
| PSRR - Power Supply Rejection Ratio | 80 dB |
| RoHS | Details |
| Series | AD8212 |
| Supply Type | Single |
| Supply Voltage - Max | 65 V |
| Supply Voltage - Min | 7 V |
| Vcm - Common Mode Voltage | 7 V to 65 V |
| Vos - Input Offset Voltage | 2 mV |
| Width | 3 mm |
| Входной Ток Смещения | 185мкА |
| Количество Выводов | 8вывод(-ов) |
| Количество Усилителей | 1 Усилитель |
| Коэффициент Подавления Синфазного Сигнала | - |
| Линейка Продукции | - |
| Максимальная Рабочая Температура | 125°C |
| Максимальное Напряжение Питания | 65В |
| Минимальная Рабочая Температура | -40°C |
| Минимальное Напряжение Питания | 7В |
| Напряжение Входного Смещения | 2мВ |
| Полоса Пропускания | 1МГц |
| Стандарты Автомобильной Промышленности | - |
| Стиль Корпуса Усилителя | MSOP |
| Уровень Чувствительности к Влажности (MSL) | MSL 1-Безлимитный |
| Вес, г | 0.2 |
