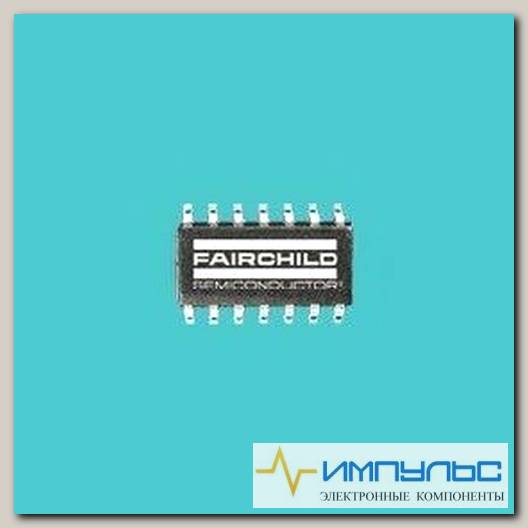

MM74HCT164M /Код si-553878

74HCT CMOS, SMD, 74HCT164, SOIC14; Logic Family / Base Number:74HCT164; Shift Register Function:Serial to Parallel; No. of Elements:1 Element; No. of Bits Per Element:8bit; Logic Case Style:SOIC; No. of Pins:14Pins; Supply Voltage Min:4.5V; Supply Voltage Max:5.5V; IC Output Type:Standard; Logic IC Family:74HCT; Logic IC Base Number:74164; Operating Temperature Min:-40°C; Operating Temperature Max:85°C; Product Range:-; Automotive Qualification Standard:-; MSL:-; SVHC:No SVHC (27-Jun-2018); Base Number:74; Frequency:55MHz; IC Generic Number:74HCT164; Input Current Max:1µA; Logic Function Number:74164; Logic IC Base Number:74164; Logic IC Function:8bit Serial-In/Parallel-Out Shift Register; Logic Type:Shift Register; No. of Elements:1Elements; No. of Inputs:2; Operating Temperature Range:-40°C to +85°C; Power Dissipation Ptot Max:500mW; Supply Voltage Range:4.5V to 5.5V; Termination Type:Surface Mount Device

Direction Type	Uni-Directional
Logic Family	HCT
Logical Function	Shift Register
Maximum Propagation Delay Time @ Maximum CL	30 5V
Mode Of Operation	SERIAL TO PARALLEL
Mounting	Surface Mount
Number of Elements	1
Number of Bits	8
Number of Count Input Enables	0
Number of Inputs	2
Number of Outputs	8
Number of Selection Inputs per Element	0
Operating Supply Voltage (Max)	5.5(V)
Operating Supply Voltage (Min)	4.5(V)
Operating Supply Voltage (Typ)	5(V)
Operating Temp Range	-40C to 85C
Operating Temperature Classification	Industrial
Package Type	SOIC N
Packaging	Rail/Tube
Parallel Enable Input	NO
Pin Count	14
Propagation Delay Time	61(ns)
Quiescent Current (Max)	1(mA)
Rad Hardened	No
Technology	CMOS
Terminal Count Output	NO
Triggering Type	POSITIVE-EDGE
Type	Not Required
Вид монтажа	SMD/SMT
Время задержки распространения	30 ns
Другие названия товара №	MM74HCT164M_NL
Категория продукта	Регистры сдвига счетчика
Количество входных линий	2
Количество выходных линий	8
Количество контуров	1
Количество цифровых разрядов	8 bit
Максимальная рабочая температура	+ 85 C
Минимальная рабочая температура	40 C
Напряжение питания - макс.	5.5 V
Подкатегория	Logic ICs
Последовательность счёта	Serial to Parallel
Рабочее напряжение питания	4.5 V to 5.5 V
Размер фабричной упаковки	1100
Семейство логических элементов	74HCT
Серия	MM74HCT164
Тип логики	CMOS
Тип продукта	Counter Shift Registers
Торговая марка	ON Semiconductor / Fairchild
Упаковка	Tube
Упаковка / блок	SOIC-14
Функция	Register
Ширина	4 mm
