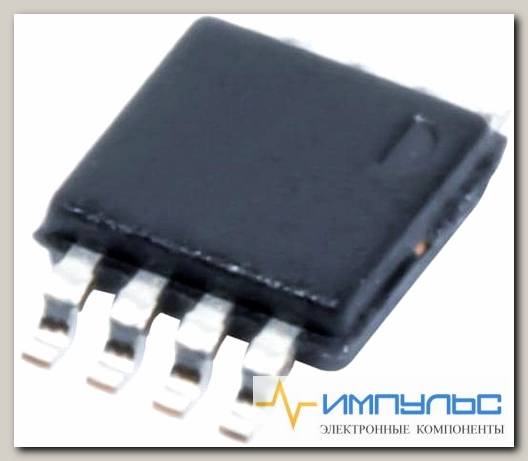

SN65ELT22DGK /Код si-533511
- Артикул: si-533511
Полупроводниковые приборы\Интегральные схемы - ИС\Логические ИС\Трансляция - уровни напряженияТрансляция - уровни напряжения 5V Dual TTL to Diff PECL Translator
| Вид монтажа | SMD/SMT |
| Время задержки распространения | 1.1 ns |
| Диапазон данных | 1000 Mb/s |
| Диапазон рабочих температур | 40 C to + 85 C |
| Категория продукта | Трансляция - уровни напряжения |
| Максимальная рабочая температура | + 85 C |
| Минимальная рабочая температура | 40 C |
| Напряжение питания - макс. | 5.7 V |
| Напряжение питания - мин. | 4.2 V |
| Подкатегория | Logic ICs |
| Рабочий ток источника питания | 22 mA |
| Размер фабричной упаковки | 80 |
| Серия | SN65ELT22 |
| Тип | TTL to PECL |
| Тип входа | TTL |
| Тип выхода | PECL |
| Тип логики | Translator |
| Тип продукта | Translation - Voltage Levels |
| Торговая марка | Texas Instruments |
| Упаковка | Tube |
| Упаковка / блок | VSSOP-8 |
| Функция | Translator |
| EU RoHS | Compliant |
| ECCN (US) | 5A991.b.1 |
| Part Status | Active |
| Package Width | 3.1(Max) |
| Mounting | Surface Mount |
| PCB changed | 8 |
| Package Height | 0.95(Max) |
| Lead Shape | Gull-wing |
| Package Length | 3.1(Max) |
| Logic Function | Translator |
| Translation | TTL to PECL |
| Channel Type | Unidirectional |
| Number of Channels | 2 |
| Maximum Frequency (MHz) | 500(Typ) |
| Maximum Propagation Delay Time @ Maximum CL (ns) | 1.1@4.2V to 5.7V |
| Absolute Propagation Delay Time (ns) | 1.1 |
| Maximum Low Level Output Current (mA) | 50 |
| Maximum High Level Output Current (mA) | -50 |
| Minimum Operating Supply Voltage (V) | 4.2 |
| Typical Operating Supply Voltage (V) | 5 |
| Maximum Operating Supply Voltage (V) | 5.7 |
| Minimum Operating Temperature (°C) | -40 |
| Maximum Operating Temperature (°C) | 85 |
| Packaging | Tube |
| Pin Count | 8 |
| Supplier Package | VSSOP |
| Standard Package Name | SOP |
| Base Product Number | 65ELT22 ->, |
| Channels per Circuit | 2 |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
| Input Signal | TTL |
| Moisture Sensitivity Level (MSL) | 1 (Unlimited) |
| Mounting Type | Surface Mount |
| Number of Circuits | 1 |
| Operating Temperature | -40В°C ~ 85В°C (TA) |
| Output Signal | PECL |
| Output Type | Differential |
| Package | Tube |
| Package / Case | 8-TSSOP, 8-MSOP (0.118, 3.00mm Width) |
| REACH Status | REACH Unaffected |
| RoHS Status | ROHS3 Compliant |
| Series | 65ELT ->, |
| Supplier Device Package | 8-VSSOP |
| Translator Type | Mixed Signal |
| Вес, г | 0.019 |
