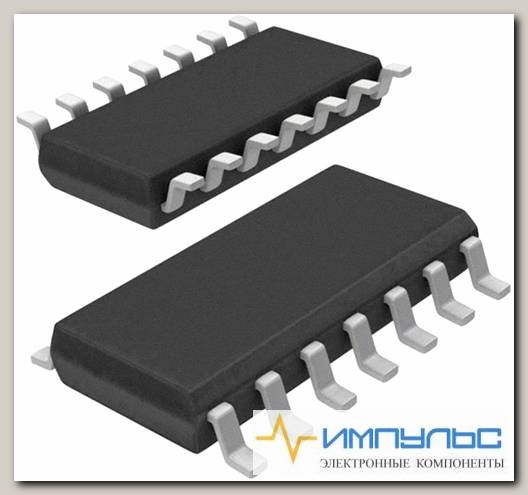

SN74ABT125D /Код si-484965

IC, BUS BUFFER GATE QUAD, SMD; Logic Family / Base Number:74ABT125; Logic Device Type:Buffer, Non Inverting; Logic Case Style:SOIC; No. of Pins:14Pins; Supply Voltage Min:4.5V; Supply Voltage Max:5.5V; Logic IC Family:74ABT; Logic IC Base Number:74125; Operating Temperature Min:-40°C; Operating Temperature Max:85°C; Product Range:-; Automotive Qualification Standard:-; MSL:MSL 1 - Unlimited; SVHC:No SVHC (15-Jan-2019); Base Number:74; Frequency:1740926Hz; Input Level:2V; Logic Function Number:74125; Logic IC Function:Quadruple Bus Buffers (3-State); Logic Type:Bus Buffer; No. of Channels:4Channels; Operating Temperature Range:-40°C to +85°C; Output Current:64mA; Output Current Max:64mA; Supply Voltage Range:4.5V to 5.5V

Brand	Texas Instruments
Factory Pack Quantity	2500
Function	Buffer/Line Driver
Height	1.5 mm(Max)
High Level Output Current	-32 mA
Input Signal Type	Single-Ended
Length	8.75 mm(Max)
Logic Family	ABT
Logic Type	Quadruple Bus Buffer Gate
Low Level Output Current	64 mA
Manufacturer	Texas Instruments
Maximum Operating Temperature	+85 C
Minimum Operating Temperature	-40 C
Mounting Style	SMD/SMT
Number of Channels	4
Number of Input Lines	4 Input
Number of Output Lines	4 Output
Operating Supply Current	250 uA
Operating Supply Voltage	4.5 V to 5.5 V
Operating Temperature Range	-40 C to+85 C
Output Type	3-State
Package / Case	SOIC-14
Packaging	Reel
Polarity	Non-Inverting
Product Category	Buffers Line Drivers
Propagation Delay Time	4.6 ns at 5 V
Quiescent Current	24 mA
RoHS	Details
Series	SN74ABT125
Supply Current - Max	30000 uA
Supply Voltage - Max	5.5 V
Supply Voltage - Min	4.5 V
Technology	BiCMOS
Unit Weight	0.004564 oz
Width	4 mm(Max)
Вид монтажа	SMD/SMT
Время задержки распространения	4.6 ns
Высота	1.5 mm (Max)
Выходной ток высокого уровня	32 mA
Выходной ток низкого уровня	64 mA
Диапазон рабочих температур	40 C to + 85 C
Длина	8.75 mm (Max)
Категория продукта	Буферы и линейные аппаратные драйверы
Количество входных линий	4 Input
Количество выходных линий	4 Output
Количество каналов	4
Максимальная рабочая температура	+ 85 C
Минимальная рабочая температура	40 C
Напряжение питания - макс.	30000 uA, 5.5 V
Напряжение питания - мин.	4.5 V
Подкатегория	Logic ICs
Полярность	Non-Inverting
Рабочее напряжение питания	4.5 V to 5.5 V
Рабочий ток источника питания	250 uA
Размер фабричной упаковки	50
Семейство логических элементов	ABT
Серия	SN74ABT125
Технология	BiCMOS
Тип входного сигнала	Single-Ended
Тип выхода	3-State
Тип логики	Quadruple Bus Buffer Gate
Тип продукта	Buffers Line Drivers
Ток покоя	24 mA
Торговая марка	Texas Instruments
Упаковка	Tube
Упаковка / блок	SOIC-14
Функция	Buffer/Line Driver
Ширина	4 mm (Max)
Base Product Number	74ABT125 ->,
Current - Output High, Low	32mA, 64mA
ECCN	EAR99
HTSUS	8542.39.0001
Moisture Sensitivity Level (MSL)	1 (Unlimited)
Mounting Type	Surface Mount
Number of Bits per Element	1
Number of Elements	4
Operating Temperature	-40В°C ~ 85В°C (TA)
Package	Tube
REACH Status	REACH Unaffected
RoHS Status	ROHS3 Compliant
Supplier Device Package	14-SOIC
Voltage - Supply	4.5V ~ 5.5V
Вес, г	0.34
