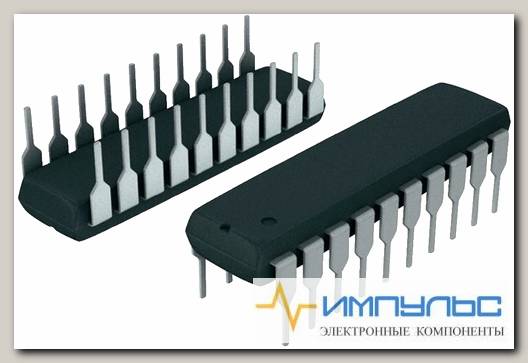

SN74AC244N /Код si-484283

LOGIC, BUFF/DVR TRI-ST OCTAL, 20DIP; Logic Device Type:Buffer / Line Driver, Non Inverting; Logic Family / Base Number:74AC244; Logic Case Style:DIP; No. of Pins:20Pins; Supply Voltage Min:2V; Supply Voltage Max:6V; Logic IC Family:74AC; Logic IC Base Number:74244; Operating Temperature Min:-40°C; Operating Temperature Max:85°C; Product Range:-; Automotive Qualification Standard:-; MSL:-; SVHC:No SVHC (15-Jan-2019); Logic Function Number:74244; Logic IC Base Number:74244; Logic IC Function:Octal Buffer / Driver with 3-State Outputs; Operating Temperature Range:-40°C to +85°C; Supply Voltage Range:2V to 6V; Termination Type:Through Hole

Brand	Texas Instruments
Factory Pack Quantity	20
Function	Buffer/Line Driver
Height	4.57 mm
High Level Output Current	-24 mA
Input Signal Type	Single-Ended
Length	24.33 mm
Logic Family	AC
Logic Type	CMOS
Low Level Output Current	24 mA
Manufacturer	Texas Instruments
Maximum Operating Temperature	+85 C
Minimum Operating Temperature	-40 C
Mounting Style	Through Hole
Number of Channels	8
Number of Input Lines	8 Input
Number of Output Lines	8 Output
Operating Supply Current	40 uA
Operating Supply Voltage	2.5 V
Operating Temperature Range	-40 C to+85 C
Output Type	3-State
Package / Case	PDIP-20
Packaging	Tube
Polarity	Non-Inverting
Product Category	Buffers Line Drivers
Propagation Delay Time	9 ns at 3.3 V, 7 ns at 5 V
Quiescent Current	4 uA
RoHS	Details
Series	SN74AC244
Supply Current - Max	4 uA
Supply Voltage - Max	6 V
Supply Voltage - Min	2 V
Technology	CMOS
Unit Weight	0.042297 oz
Width	6.35 mm
Вид монтажа	Through Hole
Время задержки распространения	9 ns, 7 ns
Высота	4.57 mm
Выходной ток высокого уровня	24 mA
Выходной ток низкого уровня	24 mA
Диапазон рабочих температур	40 C to + 85 C
Длина	24.33 mm
Категория продукта	Буферы и линейные аппаратные драйверы
Количество входных линий	8 Input
Количество выходных линий	8 Output
Количество каналов	8
Максимальная рабочая температура	+ 85 C
Минимальная рабочая температура	40 C
Напряжение питания - макс.	4 uA, 6 V
Напряжение питания - мин.	2 V
Подкатегория	Logic ICs
Полярность	Non-Inverting
Рабочее напряжение питания	2.5 V
Рабочий ток источника питания	40 uA
Размер фабричной упаковки	20
Семейство логических элементов	AC
Серия	SN74AC244
Технология	CMOS
Тип входного сигнала	Single-Ended
Тип выхода	3-State
Тип логики	CMOS
Тип продукта	Buffers Line Drivers
Ток покоя	4 uA
Торговая марка	Texas Instruments
Упаковка	Tube
Упаковка / блок	PDIP-20
Функция	Buffer/Line Driver
Ширина	6.35 mm
Base Product Number	74AC244 ->,
Current - Output High, Low	24mA, 24mA
ECCN	EAR99
HTSUS	8542.39.0001
Moisture Sensitivity Level (MSL)	1 (Unlimited)
Mounting Type	Through Hole
Number of Bits per Element	4
Number of Elements	2
Operating Temperature	-40В°C ~ 85В°C (TA)
Package	Tube
REACH Status	REACH Unaffected
RoHS Status	ROHS3 Compliant
Supplier Device Package	20-PDIP
Voltage - Supply	2V ~ 6V
Вес, г	2.2
