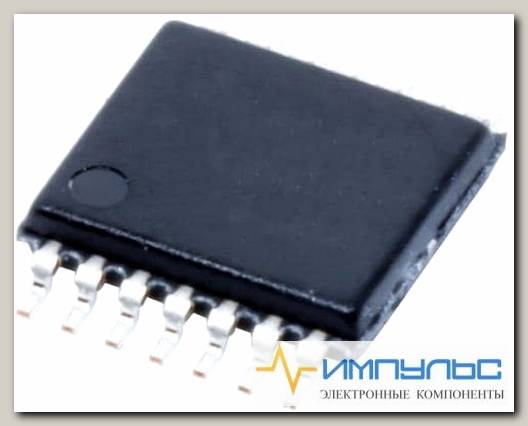

SN74ACT14PW /Код si-486360
- Артикул: si-486360
HEX INVERTER SCHMITT TRIGGER TSSOP-14; L; MSL:MSL 1 - Unlimited; SVHC:No SVHC (15-Jan-2019)
| Brand | Texas Instruments |
| Factory Pack Quantity | 90 |
| Function | Inverter Schmitt Trigger |
| High Level Output Current | -24 mA |
| Input Type | Schmitt Trigger |
| Logic Family | ACT |
| Logic Type | CMOS |
| Low Level Output Current | 24 mA |
| Manufacturer | Texas Instruments |
| Maximum Operating Temperature | +85 C |
| Minimum Operating Temperature | -40 C |
| Mounting Style | SMD/SMT |
| Number of Circuits | 6 Circuit |
| Number of Output Lines | 6 Output |
| Operating Supply Voltage | 5 V |
| Operating Temperature Range | -40 C to+85 C |
| Output Type | CMOS |
| Package / Case | TSSOP-14 |
| Packaging | Tube |
| Product Category | Inverters |
| Propagation Delay Time | 12.5 ns |
| RoHS | Details |
| Series | SN74ACT14 |
| Supply Voltage - Max | 5.5 V |
| Supply Voltage - Min | 4.5 V |
| Unit Weight | 0.002018 oz |
| Вид монтажа | SMD/SMT |
| Время задержки распространения | 12.5 ns |
| Выходной ток высокого уровня | 24 mA |
| Выходной ток низкого уровня | 24 mA |
| Диапазон рабочих температур | 40 C to + 85 C |
| Категория продукта | Инвертеры |
| Количество выходных линий | 6 Output |
| Количество контуров | 6 Circuit |
| Максимальная рабочая температура | + 85 C |
| Минимальная рабочая температура | 40 C |
| Напряжение питания - макс. | 5.5 V |
| Напряжение питания - мин. | 4.5 V |
| Подкатегория | Logic ICs |
| Рабочее напряжение питания | 5 V |
| Размер фабричной упаковки | 90 |
| Семейство логических элементов | ACT |
| Серия | SN74ACT14 |
| Тип входа | Schmitt Trigger |
| Тип выхода | CMOS |
| Тип логики | CMOS |
| Тип продукта | Inverters |
| Торговая марка | Texas Instruments |
| Упаковка | Tube |
| Упаковка / блок | TSSOP-14 |
| Функция | Inverter Schmitt Trigger |
| Base Product Number | 74ACT14 ->, |
| Current - Output High, Low | 24mA, 24mA |
| Current - Quiescent (Max) | 2Вµ,A |
| ECCN | EAR99 |
| Features | Schmitt Trigger |
| HTSUS | 8542.39.0001 |
| Logic Level - High | 1.2V ~ 2.1V |
| Logic Level - Low | 0.5V ~ 1.4V |
| Max Propagation Delay @ V, Max CL | 11.5ns @ 5V, 50pF |
| Moisture Sensitivity Level (MSL) | 1 (Unlimited) |
| Mounting Type | Surface Mount |
| Number of Inputs | 6 |
| Operating Temperature | -40В°C ~ 85В°C |
| Package | Tube |
| REACH Status | REACH Unaffected |
| RoHS Status | ROHS3 Compliant |
| Supplier Device Package | 14-TSSOP |
| Voltage - Supply | 4.5V ~ 5.5V |
| Вес, г | 0.3 |
