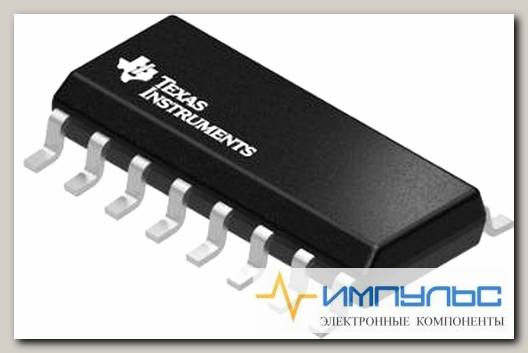

SN74AHC138D, Декодер / демультиплексор, семейство HC, 8 выходов, 8мА, 2В - 5.5В, SOIC-16 /Код si-499721
- Артикул: si-499721
Кодеры, декодеры, мультиплексоры и демультиплексоры Line Decoder
| EU RoHS | Compliant |
| ECCN (US) | EAR99 |
| Part Status | Active |
| HTS | 8542.39.00.01 |
| Package Length | 10(Max) |
| Mounting | Surface Mount |
| Package Width | 4(Max) |
| Lead Shape | Gull-wing |
| Package Height | 1.5(Max) |
| PCB changed | 16 |
| Logic Family | AHC |
| Logic Function | Decoder/Demultiplexer |
| Demultiplexing Capability | 1-of-8 |
| Number of Elements per Chip | 1 |
| Number of Element Inputs | 3 |
| Number of Input Enables per Element | 3 |
| Number of Element Outputs | 8 |
| Number of Output Enables per Element | 0 |
| Polarity | Inverting |
| Maximum Propagation Delay Time @ Maximum CL (ns) | 10.1@5V|15.8@3.3V |
| Absolute Propagation Delay Time (ns) | 18.5 |
| Process Technology | CMOS |
| Maximum Low Level Output Current (mA) | 8 |
| Maximum High Level Output Current (mA) | -8 |
| Minimum Operating Supply Voltage (V) | 2 |
| Typical Operating Supply Voltage (V) | 2.5|5|3.3 |
| Maximum Operating Supply Voltage (V) | 5.5 |
| Maximum Quiescent Current (mA) | 0.004 |
| Propagation Delay Test Condition (pF) | 50 |
| Minimum Operating Temperature (°C) | -40 |
| Maximum Operating Temperature (°C) | 85 |
| Packaging | Tube |
| Pin Count | 16 |
| Supplier Package | SOIC |
| Standard Package Name | SOP |
| Pd - рассеивание мощности | 600 mW |
| Вид монтажа | SMD/SMT |
| Время задержки распространения | 13 ns |
| Высота | 1.58 mm |
| Выходной ток высокого уровня | 8 mA |
| Выходной ток низкого уровня | 8 mA |
| Диапазон рабочих температур | 40 C to + 85 C |
| Длина | 9.9 mm |
| Категория продукта | Кодеры, декодеры, мультиплексоры и демультиплексор |
| Количество входных линий | 3 Input |
| Количество выходных линий | 8 Output |
| Количество контуров | Dual |
| Количество цифровых разрядов | 8 bit |
| Максимальная рабочая температура | + 85 C |
| Максимальная тактовая частота | 110 MHz |
| Минимальная рабочая температура | 40 C |
| Напряжение питания - макс. | 0.004 mA, 5.5 V |
| Напряжение питания - мин. | 2 V |
| Подкатегория | Logic ICs |
| Продукт | Decoders / Demultiplexers |
| Рабочее напряжение питания | 2 V to 5.5 V |
| Размер фабричной упаковки | 40 |
| Семейство логических элементов | AHC |
| Серия | SN74AHC138 |
| Технология | CMOS |
| Тип логики | Decoders/Demultiplexers |
| Тип продукта | Encoders, Decoders, Multiplexers Demultiplexers |
| Торговая марка | Texas Instruments |
| Упаковка | Tube |
| Упаковка / блок | SOP-16 |
| Функция | Decoder and Demux |
| Ширина | 3.91 mm |
| Base Product Number | 74AHC138 ->, |
| Circuit | 1 x 3:8 |
| Current - Output High, Low | 8mA, 8mA |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
| Independent Circuits | 1 |
| Moisture Sensitivity Level (MSL) | 1 (Unlimited) |
| Mounting Type | Surface Mount |
| Operating Temperature | -40В°C ~ 85В°C |
| Package | Tube |
| Package / Case | 16-SOIC (0.154, 3.90mm Width) |
| REACH Status | REACH Unaffected |
| RoHS Status | ROHS3 Compliant |
| Series | 74AHC ->, |
| Supplier Device Package | 16-SOIC |
| Type | Decoder/Demultiplexer |
| Voltage - Supply | 2V ~ 5.5V |
| Voltage Supply Source | Single Supply |
| High Level Output Current | -8(mA) |
| Logical Function | Decoder/Demux |
| Low Level Output Current | 8(mA) |
| Maximum Propagation Delay Time @ Maximum CL | 15.8@3.3V/10.1@5V |
| Number of Elements | 1 |
| Number of Inputs | 3 |
| Number of Outputs | 8 |
| Operating Supply Voltage (Max) | 5.5(V) |
| Operating Supply Voltage (Min) | 2(V) |
| Operating Supply Voltage (Typ) | 2.5/3.3/5(V) |
| Operating Temp Range | -40C to 85C |
| Operating Temperature Classification | Industrial |
| Output Type | Standard |
| Package Type | SOIC |
| Propagation Delay Time | 18.5(ns) |
| Quiescent Current | 4(uA) |
| Rad Hardened | No |
| Technology | CMOS |
| Вес, г | 0.34 |
