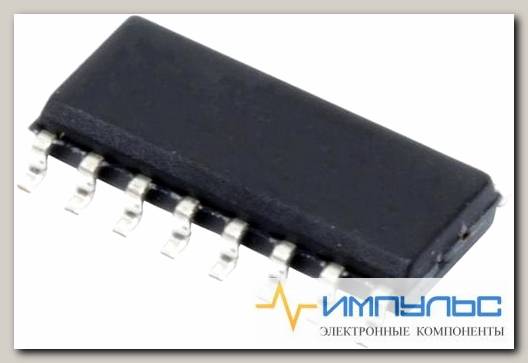

SN74AHC594DR /Код si-545756
- Артикул: si-545756
Полупроводниковые приборы\Логические ИС\Регистры сдвига счетчикаРегистры сдвига счетчика 8-Bit Shift Register w/Output Registers
| Вид монтажа | SMD/SMT |
| Время задержки распространения | 12.5 ns, 9.2 ns |
| Высота | 1.58 mm |
| Диапазон рабочих температур | 40 C to + 125 C |
| Длина | 9.9 mm |
| Категория продукта | Регистры сдвига счетчика |
| Количество входных линий | 1 |
| Количество выходных линий | 9 |
| Количество контуров | 1 |
| Количество цифровых разрядов | 8 bit |
| Максимальная рабочая температура | + 125 C |
| Минимальная рабочая температура | 40 C |
| Напряжение питания - макс. | 5.5 V |
| Напряжение питания - мин. | 2 V |
| Особенности | No Parallel Enable Input |
| Подкатегория | Logic ICs |
| Последовательность счёта | Serial to Serial/Parallel |
| Рабочее напряжение питания | 2.5 V, 3.3 V, 5 V |
| Размер фабричной упаковки | 2500 |
| Семейство логических элементов | AHC |
| Серия | SN74AHC594 |
| Тип запуска | Positive Edge |
| Тип логики | CMOS |
| Тип продукта | Counter Shift Registers |
| Торговая марка | Texas Instruments |
| Упаковка / блок | SOP-16 |
| Функция | Shift Register |
| Ширина | 3.91 mm |
| EU RoHS | Compliant |
| ECCN (US) | EAR99 |
| Part Status | Active |
| HTS | 8542.39.00.01 |
| Lead Shape | Gull-wing |
| PCB changed | 16 |
| Package Height | 1.5(Max) |
| Package Width | 4(Max) |
| Package Length | 10(Max) |
| Mounting | Surface Mount |
| Logic Family | AHC |
| Logic Function | Shift Register |
| Operation Mode | Serial to Serial/Parallel |
| Number of Elements per Chip | 1 |
| Number of Element Inputs | 1 |
| Number of Count Input Enables | 0 |
| Number of Selection Inputs per Element | 0 |
| Number of Element Outputs | 9 |
| Number of Stages | 8 |
| Direction Type | Uni-Directional |
| Triggering Type | Positive-Edge |
| Maximum Propagation Delay Time @ Maximum CL (ns) | 12.5@3.3V|9.2@5V |
| Absolute Propagation Delay Time (ns) | 14.4 |
| Process Technology | CMOS |
| Minimum Operating Supply Voltage (V) | 2 |
| Typical Operating Supply Voltage (V) | 2.5|3.3|5 |
| Maximum Operating Supply Voltage (V) | 5.5 |
| Propagation Delay Test Condition (pF) | 50 |
| Parallel Enable Input | No |
| Terminal Count Output | No |
| Minimum Operating Temperature (°C) | -40 |
| Maximum Operating Temperature (°C) | 125 |
| Supplier Temperature Grade | Commercial |
| Packaging | Tape and Reel |
| Pin Count | 16 |
| Supplier Package | SOIC |
| Standard Package Name | SOP |
| Вес, г | 0.14 |
