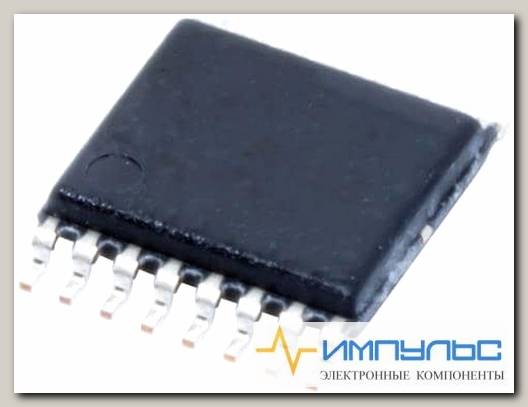

SN74AHCT157PW /Код si-511687

LOGIC, DATA SELECTOR/MUX, 16TSSOP; Logic Family / Base Number:74AHCT157; Logic Type:Data Selector / Multiplexer; No. of Channels:4Channels; Line Configuration:2:1; Supply Voltage Min:4.5V; Supply Voltage Max:5.5V; Logic Case Style:TSSOP; No. of Pins:16Pins; Logic IC Family:74AHCT; Logic IC Base Number:74157; Operating Temperature Min:-40°C; Operating Temperature Max:85°C; Product Range:-; Automotive Qualification Standard:-; MSL:MSL 1 - Unlimited; SVHC:No SVHC (15-Jan-2019); Logic Function Number:74157; Logic IC Base Number:74157; Logic IC Function:Quad 2-to-1 Line Data Selector / Multiplexer; Operating Temperature Range:-40°C to +85°C; Ratio:2:1; Supply Voltage Range:4.5V to 5.5V; Termination Type:Surface Mount Device

Brand	Texas Instruments
Factory Pack Quantity	90
Function	Multiplexer
Height	1.15 mm
High Level Output Current	-8 mA
Length	5 mm
Logic Family	AHCT
Logic Type	Data Selectors/Multiplexers
Low Level Output Current	8 mA
Manufacturer	Texas Instruments
Maximum Clock Frequency	70 MHz
Maximum Operating Temperature	+85 C
Minimum Operating Temperature	-40 C
Mounting Style	SMD/SMT
Number of Bits	4 bit
Number of Circuits	Quad
Number of Input Lines	2 Input
Number of Output Lines	1 Output
Operating Supply Voltage	5 V
Operating Temperature Range	-40 C to+85 C
Package / Case	TSSOP-16
Packaging	Tube
Product	Selectors/Multiplexers
Product Category	Encoders, Decoders, Multiplexers Demultiplexers
Propagation Delay Time	7.5 ns
RoHS	Details
Series	SN74AHCT157
Supply Voltage - Max	5.5 V
Supply Voltage - Min	4.5 V
Technology	CMOS
Unit Weight	0.002183 oz
Width	4.4 mm
Вид монтажа	SMD/SMT
Время задержки распространения	7.5 ns
Высота	1.15 mm
Выходной ток высокого уровня	8 mA
Выходной ток низкого уровня	8 mA
Диапазон рабочих температур	40 C to + 85 C
Длина	5 mm
Категория продукта	Кодеры, декодеры, мультиплексоры и демультиплексор
Количество входных линий	2 Input
Количество выходных линий	1 Output
Количество контуров	Quad
Количество цифровых разрядов	4 bit
Максимальная рабочая температура	+ 85 C
Максимальная тактовая частота	70 MHz
Минимальная рабочая температура	40 C
Напряжение питания - макс.	5.5 V
Напряжение питания - мин.	4.5 V
Подкатегория	Logic ICs
Продукт	Selectors / Multiplexers
Рабочее напряжение питания	5 V
Размер фабричной упаковки	90
Семейство логических элементов	AHCT
Серия	SN74AHCT157
Технология	CMOS
Тип логики	Data Selectors/Multiplexers
Тип продукта	Encoders, Decoders, Multiplexers Demultiplexers
Торговая марка	Texas Instruments
Упаковка	Tube
Упаковка / блок	TSSOP-16
Функция	Multiplexer
Ширина	4.4 mm
Base Product Number	74AHCT157 ->,
Circuit	4 x 2:1
Current - Output High, Low	8mA, 8mA
ECCN	EAR99
HTSUS	8542.39.0001
Independent Circuits	1
Moisture Sensitivity Level (MSL)	1 (Unlimited)
Mounting Type	Surface Mount
Operating Temperature	-40В°C ~ 85В°C
Package	Tube
REACH Status	REACH Unaffected
RoHS Status	ROHS3 Compliant
Supplier Device Package	16-TSSOP
Type	Multiplexer
Voltage - Supply	4.5V ~ 5.5V
Voltage Supply Source	Single Supply
