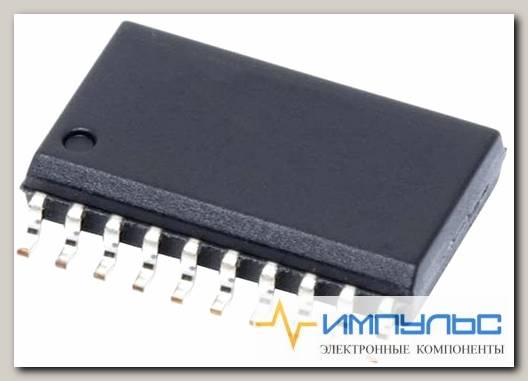

SN74ALS541DW, Buffer/Line Driver 8-CH Non-Inverting 3-ST Bipolar 20-Pin SOIC Tube /Код si-454988
- Артикул: si-454988
Буферы и линейные аппаратные драйверы Tri-St. Octal
| Количество каналов на ИС | 8 |
| Максимальная рабочая температура | +70 °C |
| Максимальное время задержки распространения при максимальной CL | 14 ns @ 5.5 V |
| Тип корпуса | SOIC |
| Тип монтажа | Поверхностный монтаж |
| Ширина | 7.52мм |
| Высота | 2.35мм |
| Тип выхода | С тремя состояниями |
| Размеры | 12.8 x 7.52 x 2.35мм |
| Максимальный выходной ток низкого уровня | -24mA |
| Максимальный выходной ток высокого уровня | -15mA |
| Длина | 12.8мм |
| Минимальное рабочее напряжение питания | 4,5 В |
| Производитель | Texas Instruments |
| Состояние проверки задержки распространения | 50пФ |
| Полярность | Неинвертирующий |
| Тип входа | Односторонний |
| Минимальная рабочая температура | 0 °C |
| Семейство логических элементов | ALS |
| Логическая функция | Буфер, драйвер линии |
| Максимальное рабочее напряжение питания | 5.5 V |
| Число контактов | 20 |
| Вид монтажа | SMD/SMT |
| Время задержки распространения | 14 ns |
| Выходной ток высокого уровня | 15 mA |
| Выходной ток низкого уровня | 24 mA |
| Диапазон рабочих температур | 0 C to + 70 C |
| Категория продукта | Буферы и линейные аппаратные драйверы |
| Количество входных линий | 8 Input |
| Количество выходных линий | 8 Output |
| Количество каналов | 8 |
| Напряжение питания - макс. | 5.5 V |
| Напряжение питания - мин. | 4.5 V |
| Подкатегория | Logic ICs |
| Рабочее напряжение питания | 5 V |
| Рабочий ток источника питания | 25 uA |
| Размер фабричной упаковки | 25 |
| Серия | SN74ALS541 |
| Технология | Bipolar |
| Тип входного сигнала | Single-Ended |
| Тип логики | Bipolar |
| Тип продукта | Buffers Line Drivers |
| Торговая марка | Texas Instruments |
| Упаковка | Tube |
| Упаковка / блок | SOIC-20 |
| Функция | Buffer/Line Driver |
| Base Product Number | 74ALS541 ->, |
| Current - Output High, Low | 15mA, 24mA |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
| Logic Type | Buffer, Non-Inverting |
| Moisture Sensitivity Level (MSL) | 1 (Unlimited) |
| Mounting Type | Surface Mount |
| Number of Bits per Element | 8 |
| Number of Elements | 1 |
| Operating Temperature | 0В°C ~ 70В°C (TA) |
| Output Type | 3-State |
| Package | Tube |
| Package / Case | 20-SOIC (0.295, 7.50mm Width) |
| REACH Status | REACH Unaffected |
| RoHS Status | ROHS3 Compliant |
| Series | 74ALS ->, |
| Supplier Device Package | 20-SOIC |
| Voltage - Supply | 4.5V ~ 5.5V |
