SN74HC132PW /Код si-485895
- Артикул: si-485895

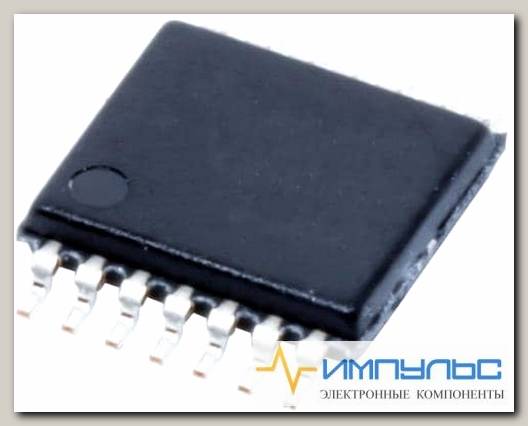

HC/UH SERIES, QUAD 2-INPUT NAND GATE, PDSO14 (Also Known As: SN74HC132PW)
| Brand | Texas Instruments |
| Factory Pack Quantity | 250 |
| High Level Output Current | -5.2 mA |
| Logic Family | HC |
| Logic Function | NAND |
| Low Level Output Current | 5.2 mA |
| Manufacturer | Texas Instruments |
| Maximum Operating Temperature | +85 C |
| Minimum Operating Temperature | -40 C |
| Mounting Style | SMD/SMT |
| Number of Gates | 4 Gate |
| Number of Input Lines | 2 |
| Number of Output Lines | 1 |
| Operating Temperature Range | -40 C to+85 C |
| Package / Case | TSSOP-14 |
| Packaging | Reel |
| Product | Single-Function Gate |
| Product Category | Logic Gates |
| Propagation Delay Time | 31 ns |
| RoHS | Details |
| Series | SN74HC132 |
| Supply Voltage - Max | 6 V |
| Supply Voltage - Min | 2 V |
| Unit Weight | 0.002018 oz |
| Вид монтажа | SMD/SMT |
| Время задержки распространения | 31 ns |
| Высота | 1.15 mm |
| Выходной ток высокого уровня | 5.2 mA |
| Выходной ток низкого уровня | 5.2 mA |
| Диапазон рабочих температур | 40 C to + 85 C |
| Длина | 5 mm |
| Категория продукта | Логические элементы |
| Количество вентилей | 4 Gate |
| Количество входных линий | 2 Input |
| Количество выходных линий | 1 Output |
| Логическая функция | NAND |
| Максимальная рабочая температура | + 85 C |
| Минимальная рабочая температура | 40 C |
| Напряжение питания - макс. | 6 V |
| Напряжение питания - мин. | 2 V |
| Подкатегория | Logic ICs |
| Продукт | Single-Function Gate |
| Рабочее напряжение питания | 5 V |
| Рабочий ток источника питания | 20 uA |
| Размер фабричной упаковки | 90 |
| Семейство логических элементов | HC |
| Серия | SN74HC132 |
| Тип входа | Schmitt Trigger |
| Тип выхода | CMOS |
| Тип логики | 2-Input NAND |
| Тип продукта | Logic Gates |
| Торговая марка | Texas Instruments |
| Упаковка | Tube |
| Упаковка / блок | TSSOP-14 |
| Функция | NAND |
| Ширина | 4.4 mm |
| Base Product Number | 74HC132 ->, |
| Current - Output High, Low | 5.2mA, 5.2mA |
| Current - Quiescent (Max) | 2Вµ,A |
| ECCN | EAR99 |
| Features | Schmitt Trigger |
| HTSUS | 8542.39.0001 |
| Logic Level - High | 1.5V ~ 4.2V |
| Logic Level - Low | 0.3V ~ 1.2V |
| Logic Type | NAND Gate |
| Max Propagation Delay @ V, Max CL | 21ns @ 6V, 50pF |
| Moisture Sensitivity Level (MSL) | 1 (Unlimited) |
| Mounting Type | Surface Mount |
| Number of Circuits | 4 |
| Number of Inputs | 2 |
| Operating Temperature | -40В°C ~ 85В°C |
| Package | Tube |
| REACH Status | REACH Unaffected |
| RoHS Status | ROHS3 Compliant |
| Supplier Device Package | 14-TSSOP |
| Voltage - Supply | 2V ~ 6V |
| Вес, г | 0.19 |
