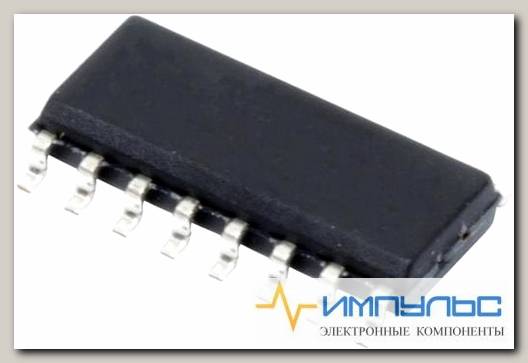

SN74HC166DR /Код si-544609
- Артикул: si-544609
Полупроводниковые приборы\Интегральные схемы - ИС\Логические ИС\Регистры сдвига счетчикаРегистры сдвига счетчика 8bit Parl Load Shift
| Вид монтажа | SMD/SMT |
| Время задержки распространения | 150 ns, 30 ns, 26 ns |
| Диапазон рабочих температур | 40 C to + 85 C |
| Категория продукта | Регистры сдвига счетчика |
| Количество входных линий | 5 / 3 |
| Количество выходных линий | 3 |
| Количество контуров | 1 |
| Количество цифровых разрядов | 8 bit |
| Максимальная рабочая температура | + 85 C |
| Минимальная рабочая температура | 40 C |
| Напряжение питания - макс. | 6 V |
| Подкатегория | Logic ICs |
| Последовательность счёта | Serial/Parallel to Serial |
| Рабочее напряжение питания | 2 V to 6 V |
| Размер фабричной упаковки | 2500 |
| Семейство логических элементов | 74HC |
| Серия | SN74HC166 |
| Тип логики | CMOS |
| Тип продукта | Counter Shift Registers |
| Торговая марка | Texas Instruments |
| Упаковка / блок | SOP-16 |
| Функция | 8 Bit Parallel Load Shift |
| Ширина | 3.91 mm |
| Количество элементов | 1 |
| Длина | 9.9мм |
| Тип сброса | Асинхронный |
| Минимальное рабочее напряжение питания | 2 В |
| Производитель | Texas Instruments |
| Тип корпуса | SOIC |
| Тип монтажа | Поверхностный монтаж |
| Рабочий режим | Последовательный - последовательный/параллельный |
| Высота | 1.58мм |
| Логическая функция | Сдвиговый регстр |
| Количество ступеней | 8 |
| Тип пуска | Положительный перепад |
| Максимальное рабочее напряжение питания | 6 В |
| Число контактов | 16 |
| Размеры | 9.9 x 3.91 x 1.58мм |
| Тип направления | Однонаправленный |
| EU RoHS | Compliant |
| ECCN (US) | EAR99 |
| Part Status | Active |
| HTS | 8542.39.00.01 |
| Lead Shape | Gull-wing |
| PCB changed | 16 |
| Package Height | 1.5(Max) |
| Package Width | 4(Max) |
| Package Length | 10(Max) |
| Mounting | Surface Mount |
| Logic Family | HC |
| Logic Function | Shift Register |
| Operation Mode | Serial/Parallel to Serial |
| Number of Elements per Chip | 1 |
| Number of Element Inputs | 9 |
| Number of Count Input Enables | 0 |
| Number of Selection Inputs per Element | 0 |
| Number of Element Outputs | 1 |
| Number of Stages | 8 |
| Reset Type | Asynchronous |
| Direction Type | Uni-Directional |
| Triggering Type | Positive-Edge |
| Maximum Propagation Delay Time @ Maximum CL (ns) | 150@2V|30@4.5V|26@6V |
| Absolute Propagation Delay Time (ns) | 190 |
| Process Technology | CMOS |
| Minimum Operating Supply Voltage (V) | 2 |
| Typical Operating Supply Voltage (V) | 5 |
| Maximum Operating Supply Voltage (V) | 6 |
| Maximum Quiescent Current (mA) | 0.008 |
| Propagation Delay Test Condition (pF) | 50 |
| Parallel Enable Input | Yes |
| Terminal Count Output | No |
| Minimum Operating Temperature (°C) | -40 |
| Maximum Operating Temperature (°C) | 85 |
| Packaging | Tape and Reel |
| Pin Count | 16 |
| Supplier Package | SOIC |
| Standard Package Name | SOP |
| Вес, г | 0.1417 |
