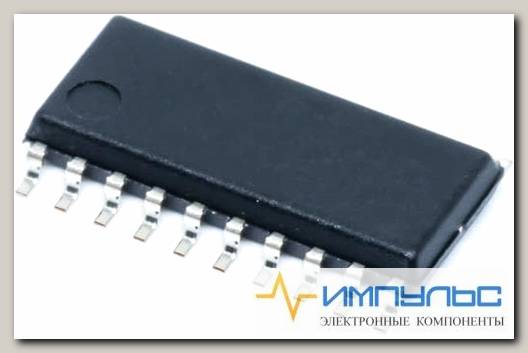

SN74HC373NSR /Код si-563798
- Артикул: si-563798
Полупроводниковые приборы\Логические ИС\ЗащелкиЗащелки Tri-St Octal D-Type
| Вид монтажа | SMD/SMT |
| Время задержки распространения | 200 ns at 2 V, 40 ns at 4.5 V, 34 ns at 6 V |
| Высота | 1.95 mm |
| Выходной ток высокого уровня | 7.8 mA |
| Выходной ток низкого уровня | 32 mA |
| Длина | 12.6 mm |
| Категория продукта | Защелки |
| Количество входных линий | 3 Line |
| Количество выходных линий | 1 Line |
| Количество каналов | 8 Channels |
| Количество контуров | 8 Circuit |
| Максимальная рабочая температура | + 85 C |
| Минимальная рабочая температура | 40 C |
| Напряжение питания - макс. | 6 V |
| Напряжение питания - мин. | 2 V |
| Подкатегория | Logic ICs |
| Полярность | Non-Inverting |
| Рабочее напряжение питания | 2 V to 6 V |
| Размер фабричной упаковки | 2000 |
| Семейство логических элементов | 74HC |
| Серия | SN74HC373 |
| Тип | D-Type |
| Тип выхода | 3-State |
| Тип логики | True |
| Тип продукта | Latches |
| Тип сброса | No Reset |
| Ток покоя | 8 uA |
| Торговая марка | Texas Instruments |
| Упаковка / блок | SO-20 |
| Функция | 3-State Octal D-Type |
| Ширина | 5.3 mm |
| EU RoHS | Compliant |
| ECCN (US) | EAR99 |
| Part Status | Active |
| HTS | 8542.39.00.01 |
| Package Height | 1.85(Max) |
| Package Width | 5.6(Max) |
| Package Length | 12.9(Max) |
| Mounting | Surface Mount |
| Lead Shape | Gull-wing |
| PCB changed | 20 |
| Type | D-Type |
| Logic Family | HC |
| Latch Mode | Transparent |
| Number of Channels per Chip | 8 |
| Number of Elements per Chip | 1 |
| Number of Inputs per Chip | 8 |
| Number of Input Enables per Element | 1 |
| Number of Selection Inputs per Element | 0 |
| Number of Outputs per Chip | 8 |
| Number of Output Enables per Element | 1 |
| Bus Hold | No |
| Set/Reset | No |
| Polarity | Non-Inverting |
| Maximum Propagation Delay Time @ Maximum CL (ns) | 200@2V|40@4.5V|34@6V |
| Absolute Propagation Delay Time (ns) | 285 |
| Process Technology | CMOS |
| Output Type | 3-State |
| Maximum Low Level Output Current (mA) | 7.8 |
| Maximum High Level Output Current (mA) | -7.8 |
| Minimum Operating Supply Voltage (V) | 2 |
| Typical Operating Supply Voltage (V) | 5 |
| Maximum Operating Supply Voltage (V) | 6 |
| Maximum Quiescent Current (uA) | 8 |
| Propagation Delay Test Condition (pF) | 150 |
| Minimum Operating Temperature (°C) | -40 |
| Maximum Operating Temperature (°C) | 85 |
| Supplier Temperature Grade | Commercial |
| Packaging | Tape and Reel |
| Pin Count | 20 |
| Supplier Package | SOP |
| Standard Package Name | SOP |
| Base Product Number | 74HC373 ->, |
| Circuit | 8:8 |
| Current - Output High, Low | 7.8mA, 7.8mA |
| Delay Time - Propagation | 15ns |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
| Independent Circuits | 1 |
| Logic Type | D-Type Transparent Latch |
| Moisture Sensitivity Level (MSL) | 1 (Unlimited) |
| Mounting Type | Surface Mount |
| Operating Temperature | -40В°C ~ 85В°C |
| Package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ®, |
| Package / Case | 20-SOIC (0.209, 5.30mm Width) |
| REACH Status | REACH Unaffected |
| RoHS Status | ROHS3 Compliant |
| Series | 74HC ->, |
| Supplier Device Package | 20-SO |
| Voltage - Supply | 2V ~ 6V |
| Operating Supply Voltage | 2V ~ 6V |
| Вес, г | 0.2667 |
